第一章：工藝基因的底層分野 —— 從材料相變到能量傳遞

回流焊的本質(zhì)是可控的相變藝術(shù)。焊錫膏 —— 這種由 Sn96.5Ag3Cu0.5 合金粉末與松香基助焊劑精準(zhǔn)配比的懸浮體系 —— 在鋼網(wǎng)印刷環(huán)節(jié)即以 0.1mm 級(jí)精度沉積于焊盤。當(dāng) PCB 進(jìn)入十溫區(qū)回流爐，它經(jīng)歷的不是簡單的加熱，而是遵循著嚴(yán)格動(dòng)力學(xué)規(guī)律的物理化學(xué)演進(jìn)：預(yù)熱區(qū)以 1-3℃/ 秒的速率喚醒助焊劑活性，保溫區(qū)讓整塊板達(dá)成熱均衡消除溫差應(yīng)力，回流區(qū)在 30-90 秒內(nèi)將峰值溫度精準(zhǔn)錨定于液相線以上 20-30℃（無鉛工藝通常為 235-245℃），最終冷卻區(qū)以 - 2 至 - 4℃/ 秒的速率鎖定焊點(diǎn)金屬間化合物（IMC）的微觀結(jié)構(gòu)。整個(gè)過程中，焊料始終被 "定位" 在焊盤上，空間位置零遷移。

波峰焊則演繹著截然不同的流體動(dòng)力學(xué)史詩。熔融焊料槽中，Sn63Pb37 或 SAC305 合金在 250℃±5℃下保持液態(tài)，機(jī)械泵或電磁泵將其推高至 8-12mm 的波峰高度，形成寬度 6-8mm 的穩(wěn)定駐波。PCB 以 1.2-1.8 米 / 分鐘的線速度掠過波峰時(shí)，引腳與焊盤的間隙產(chǎn)生毛細(xì)虹吸效應(yīng)，液態(tài)焊料在 0.1 秒內(nèi)完成潤濕、爬升、填充全過程。這種工藝依賴的是焊料的主動(dòng)投遞，而非回流焊的原地熔化。波峰高度的穩(wěn)定性需控制在 ±0.5mm 以內(nèi)，任何波動(dòng)都將直接轉(zhuǎn)化為焊接缺陷。

第二章：溫度場的時(shí)空密碼 —— 曲線形狀決定焊點(diǎn)生死

回流焊溫度曲線的數(shù)學(xué)模型遠(yuǎn)比設(shè)備顯示屏上的七段參數(shù)復(fù)雜。對(duì)于含BGA的混裝工藝板，技術(shù)人員需構(gòu)建三維熱仿真模型：BGA 本體下方的暗區(qū)因熱容量大需要延長預(yù)熱時(shí)間；0402 封裝的微小組件因熱響應(yīng)快需抑制峰值溫度防止立碑效應(yīng)；厚銅電源層區(qū)域需額外補(bǔ)償 15-20℃以克服熱沉效應(yīng)。現(xiàn)代氮?dú)饣亓鳡t可將氧含量壓至 100ppm 以下，使焊點(diǎn)表面能提升 30%，潤濕角從 45° 降至 35°，空洞率控制在 3% 以內(nèi)。這種微觀熱力學(xué)精控使回流焊能駕馭 0.3mm 超細(xì)間距 CSP 芯片的焊接挑戰(zhàn)。

波峰焊的溫度場則呈現(xiàn)空間離散特征。預(yù)熱區(qū)需在 90 秒內(nèi)將板底從室溫升至 110-130℃，既要激活助焊劑又要避免頂面SMT元件二次回流。波峰接觸區(qū)，焊料溫度雖高達(dá) 250℃，但作用時(shí)間僅 3-5 秒，熱沖擊集中在引腳根部。這對(duì)厚徑比超過 6:1 的通孔極為關(guān)鍵 —— 熱量必須在穿透板厚的同時(shí)不損傷已焊接的頂面元件。選擇性波峰焊的出現(xiàn)打破了固有格局，通過助焊劑噴涂噴頭的程序化走位，可只對(duì)特定區(qū)域進(jìn)行焊接，使混裝板的工藝窗口擴(kuò)展 40%。

第三章：元件適配的拓?fù)鋵W(xué) —— 從二維平面到三維互聯(lián)

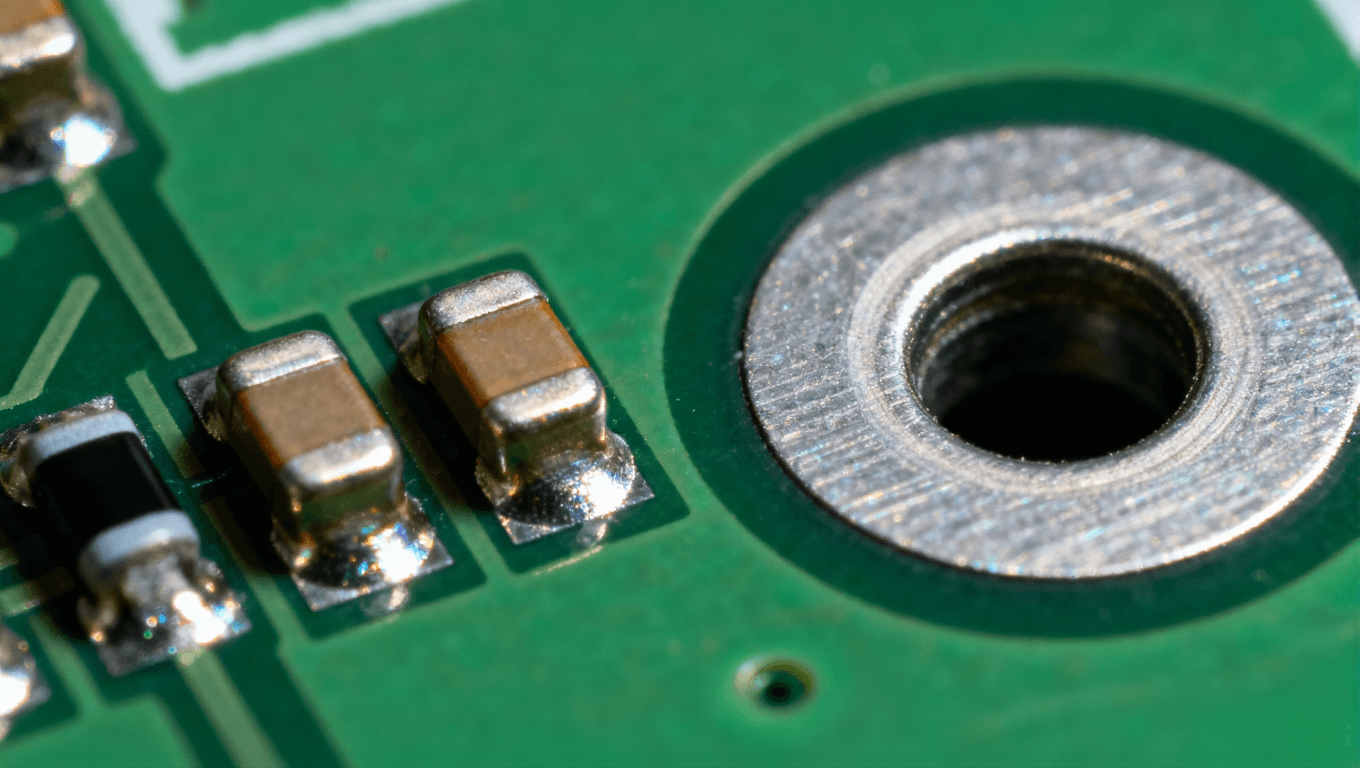

SMT 元件的焊接本質(zhì)是二維平面冶金結(jié)合。0603 電阻的兩端焊盤間距僅 0.8mm，鋼網(wǎng)開孔精度需達(dá)到 ±0.01mm，錫膏印刷偏移 0.05mm 即會(huì)導(dǎo)致虛焊?；亓骱竿ㄟ^氮?dú)夥諊c緩慢冷卻，使焊點(diǎn)內(nèi)部生成厚度 1-3μm 的 Cu6Sn5 金屬間化合物層，剪切強(qiáng)度可達(dá) 30MPa。這種工藝完美契合芯片級(jí)封裝（CSP）、晶圓級(jí)封裝（WLP）等前沿技術(shù)，支持焊盤節(jié)距向 0.2mm 演進(jìn)。

THT 元件則依賴三維機(jī)械互鎖。8mm 高度的電解電容引腳穿過 1.8mm 通孔，波峰焊料需填充 0.3mm 的徑向間隙，形成 360° 環(huán)形焊縫。這種連接的抗振動(dòng)能力遠(yuǎn)超 SMT，滿足汽車電子、工業(yè)控制設(shè)備的嚴(yán)苛要求。但通孔直徑公差 ±0.05mm 的波動(dòng)，配合引腳鍍錫層質(zhì)量差異，會(huì)使填充率從理想的 75% 驟降至 45%，導(dǎo)致機(jī)械強(qiáng)度減半。為此，現(xiàn)代波峰焊機(jī)引入超聲波輔助潤濕技術(shù)，通過 20kHz 振動(dòng)破壞氧化膜，使通孔填充率提升至 85% 以上。

第四章：缺陷譜系的鏡像映射 —— 兩種工藝的質(zhì)量暗礁

回流焊的缺陷具有微觀隱匿性。BGA 焊點(diǎn)的空洞率超標(biāo)無法通過 AOI 光學(xué)檢測發(fā)現(xiàn)，必須依賴 X-ray 斷層掃描。溫度曲線斜率過大產(chǎn)生的立碑效應(yīng)（Tombstoning），本質(zhì)是熔融焊料表面張力在元件兩端形成力矩差，當(dāng)這個(gè)差值超過 0.05μN(yùn)?m 時(shí)，0402 元件即會(huì)豎起。氮?dú)獗Ｗo(hù)不足導(dǎo)致的枕頭效應(yīng)（Head-in-Pillow）更棘手，焊球與錫膏界面氧化使二者無法融合，誤判為虛焊卻難以復(fù)現(xiàn)。

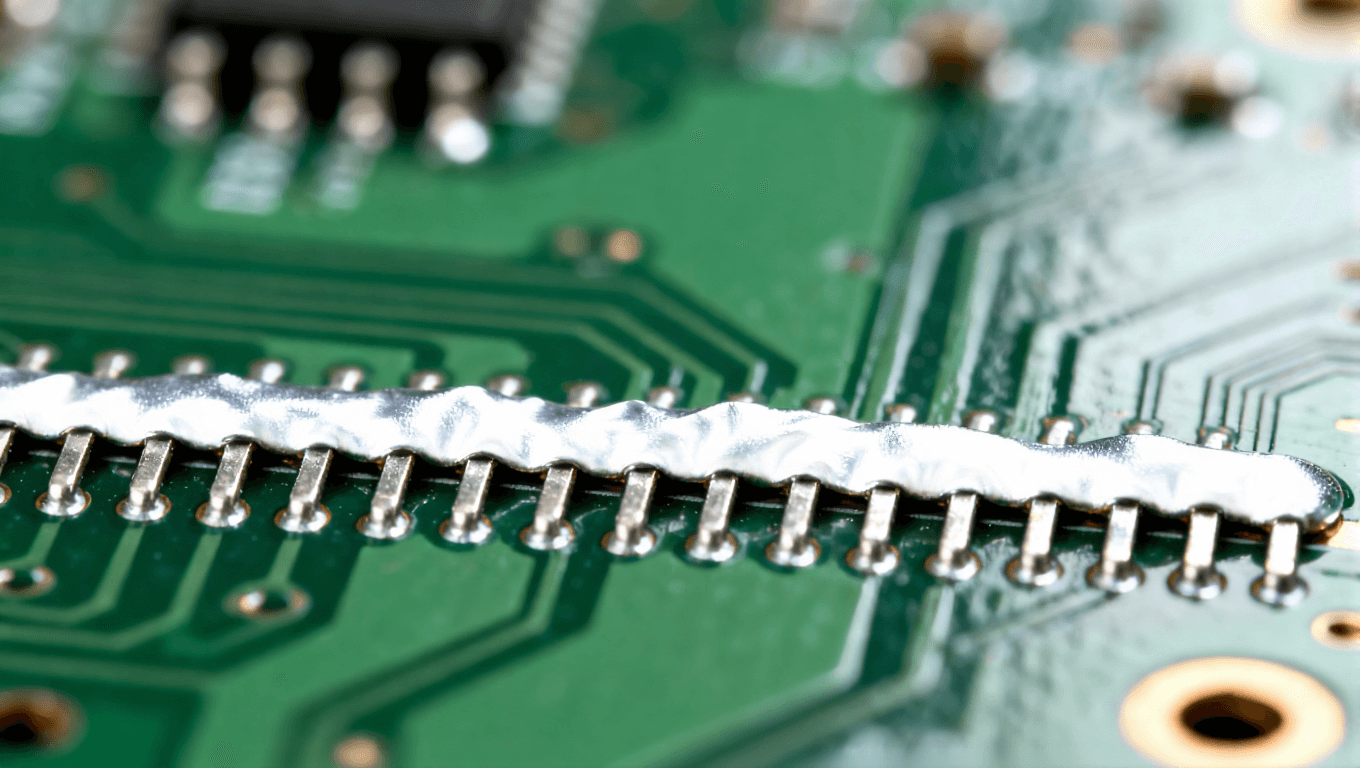

波峰焊的缺陷則呈現(xiàn)宏觀暴露性。焊橋（Solder Bridge）在相鄰引腳間距小于 1.27mm 時(shí)發(fā)生率呈指數(shù)級(jí)上升，本質(zhì)是焊料波峰脫離時(shí)表面斷裂能不足。通孔填充不良往往伴隨焊料從頂面噴濺，形成錫球。更嚴(yán)重的是橘皮效應(yīng) —— 焊點(diǎn)表面因氧化呈現(xiàn)啞光褶皺，潤濕角超過 90°，這是助焊劑活性與預(yù)熱溫度不匹配的直接證據(jù)?，F(xiàn)代選擇性波峰焊通過氮?dú)獾都夹g(shù)，在波峰脫離瞬間吹送氮?dú)馄琳?，將焊橋發(fā)生率從 200ppm 降至 50ppm 以下。

第五章：成本結(jié)構(gòu)的隱性賬本 —— 超越設(shè)備采購價(jià)的全周期博弈

回流焊的顯性成本高企：十溫區(qū)氮?dú)鉅t采購價(jià)是波峰焊機(jī)的 3-5 倍，無鉛錫膏每公斤價(jià)格達(dá)焊錫條的 8 倍。但隱性收益常被低估：其直通率（First Pass Yield）可達(dá) 99.5% 以上，返修成本僅為波峰焊的 1/3；支持雙面貼裝使 PCB 面積縮減 30%；與 SPI 錫膏檢測、AOI、AXI 構(gòu)成閉環(huán)質(zhì)量控制，數(shù)據(jù)可追溯至單顆元件。對(duì)于月產(chǎn) 10 萬片以上的智能手機(jī)主板，回流焊的綜合成本反而降低 18%。

波峰焊的性價(jià)比優(yōu)勢體現(xiàn)在邊際成本遞減。當(dāng)插件元件數(shù)量超過 50 顆 / 板時(shí)，波峰焊的節(jié)拍時(shí)間優(yōu)勢顯現(xiàn)：單點(diǎn)焊接成本僅為回流焊的 1/5。但隱性成本陷阱不容忽視：助焊劑殘留需增加清洗工序，三防漆涂覆前處理成本上升；焊錫渣每日產(chǎn)生量達(dá)焊料總量的 2-3%，再生提純費(fèi)用高昂；治具定制費(fèi)在換線頻繁時(shí)占總成本 12%。對(duì)于家電控制板這類生命周期長、元件類型固定的產(chǎn)品，波峰焊的 3 年 TCO（總擁有成本）最優(yōu)。

第六章：智能制造的演進(jìn)路徑 —— 數(shù)據(jù)驅(qū)動(dòng)的工藝共生

回流焊已深度融入工業(yè) 4.0 架構(gòu)。實(shí)時(shí)溫度曲線監(jiān)控系統(tǒng)通過 K-type 熱電偶陣列（每 50mm 一個(gè)采樣點(diǎn)）將數(shù)據(jù)上傳 MES，機(jī)器學(xué)習(xí)模型可預(yù)測焊點(diǎn)質(zhì)量：當(dāng)峰值溫度偏差超過 3℃時(shí)，系統(tǒng)提前預(yù)警橋接風(fēng)險(xiǎn)；冷卻斜率異常預(yù)示 IMC 過厚。閉環(huán)反饋實(shí)現(xiàn)預(yù)測性維護(hù)，爐膛熱效率衰減 5% 即觸發(fā)保養(yǎng)工單，計(jì)劃外停機(jī)減少 70%。

波峰焊的數(shù)字化進(jìn)程相對(duì)滯后，但突破已現(xiàn)。電磁泵波峰焊機(jī)通過變頻驅(qū)動(dòng)精確控制波峰形態(tài)，PID 算法將高度穩(wěn)定性提升至 ±0.2mm。助焊劑噴涂系統(tǒng)集成視覺定位，噴頭走位精度 ±0.1mm，用量減少 30%。更關(guān)鍵的是焊料成分在線監(jiān)測：通過 XRF 熒光分析儀每 2 小時(shí)檢測槽內(nèi)銅、鉛含量，當(dāng)銅溶出量超過 0.3% 時(shí)自動(dòng)補(bǔ)充純錫，保持合金配比穩(wěn)定，焊接不良率下降 40%。

第七章：混合工藝的融合疆界 —— 超越非此即彼的技術(shù)哲學(xué)

現(xiàn)代 PCBA 早已打破工藝壁壘。雙面混裝成為主流：頂面 SMT 元件經(jīng)回流焊固化后，底面通孔元件采用選擇性波峰焊，通過遮蔽治具保護(hù)精密焊點(diǎn)。更前瞻的通孔回流焊（Pin-in-Paste）工藝，在通孔位置印刷階梯鋼網(wǎng)（厚度 0.2mm 增至 0.3mm），使錫膏填充量提升 60%，插件引腳隨 SMT 元件一同回流，省去波峰焊工序，良率提升至 99.2%。

汽車電子 ECU 主板展現(xiàn)了極致的工藝整合。頂面 0.4mm 間距 FPGA 芯片需氮?dú)饣亓?，底?12 個(gè) M12 連接器必須波峰焊接。采用階梯溫度曲線 —— 第一面回流峰值 238℃，第二面波峰焊預(yù)熱溫度刻意壓低 10℃，既保證通孔填充又避免頂面二次熔化。這種熱預(yù)算精準(zhǔn)分配技術(shù)，使混裝板不良率控制在 150ppm 以內(nèi)，達(dá)到純 SMT 板的同等質(zhì)量水平。

終章：決策矩陣與工藝哲學(xué) —— 沒有最好，只有最適合

選擇焊接工藝的終極法則，在于建立三維決策模型：

元件密度軸：焊盤間距＜0.5mm 時(shí)，回流焊是唯一選擇；通孔元件＞30% 時(shí)，波峰焊經(jīng)濟(jì)性凸顯

質(zhì)量要求軸：汽車、醫(yī)療產(chǎn)品需回流焊的高可靠性；消費(fèi)類家電可接受波峰焊的適度缺陷率

產(chǎn)量柔性軸：月?lián)Q線＞5 次時(shí)，回流焊的免治具優(yōu)勢顯著；單一產(chǎn)品月產(chǎn)超 20 萬時(shí)，波峰焊的規(guī)模效應(yīng)爆發(fā)

技術(shù)演進(jìn)的方向絕非取代，而是精準(zhǔn)匹配與智能融合。當(dāng)工程師理解錫膏熔化潛熱與焊料波峰動(dòng)能的本質(zhì)差異，掌握溫度曲線每個(gè)拐點(diǎn)背后的物理意義，調(diào)出最優(yōu)的參數(shù)組合?；亓骱概c波峰焊的區(qū)別，最終指向電子制造的深層邏輯：用最適合的能量形式，在正確的時(shí)間、位置，實(shí)現(xiàn)金屬原子最緊密的擁抱。這既是科學(xué)，更是藝術(shù)。
