在5G基站建設現場，某項目因高頻電路板焊接缺陷導致信號衰減超標，30%的核心板卡需返工，直接延誤工期15天；軍工電子領域，某精密設備因焊點抗振動能力不足，在環境測試中頻繁失效——這是高頻電路板焊接行業最常見的痛點場景。高頻電路板因信號傳輸特性特殊，對焊接工藝的精度、溫度控制、材料適配性要求遠超普通PCB，據行業統計，62%的高頻電子設備故障根源在于焊接工藝不達標。如果你正為高頻電路板焊接的信號完整性、可靠性或成本控制問題發愁，這篇指南將從工藝原理、痛點解決方案到實戰案例，幫你全面攻克難題。

一、高頻電路板焊接的行業痛點與隱形風險

高頻電路板廣泛應用于5G通信、雷達、衛星通信、軍工電子等高端領域，其信號頻率通常在1GHz以上，焊接過程中的微小缺陷都可能引發連鎖問題。結合上千個項目實戰經驗，我們總結出行業核心痛點與隱形風險如下：

1. 工藝適配性差，信號完整性受損

高頻信號對阻抗變化極為敏感，焊接過程中的虛焊、橋連會導致接觸電阻異常，直接引發信號衰減或反射。某5G設備廠商采用傳統焊接工藝時，發現2.4GHz信號在焊接節點的衰減量達3dB，遠超設計閾值1.5dB；更嚴重的是，0.4mm間距的QFN封裝器件焊接時，橋連率高達12%，直接導致板卡功能失效。普通焊接工藝難以精準匹配高頻器件的熱敏感性，高溫加熱易破壞器件內部線路，進一步加劇信號傳輸損耗。

2. 質量穩定性不足，可靠性風險突出

高頻設備多服役于戶外、高空等惡劣環境，對焊點的抗溫變、抗振動能力要求極高。傳統焊接工藝的焊點金屬間化合物（IMC）厚度難以控制，在-40℃~85℃的溫度循環測試中，50%的焊點會出現裂紋；振動測試（10-2000Hz，加速度10g）中，焊點脫落率達8%。此外，焊接殘留的助焊劑會產生電化學腐蝕，長期使用后會導致焊點失效，這一問題在濕度較大的戶外場景中尤為突出。

3. 成本損耗高，項目推進受阻

高頻電路板基材（如PTFE）和器件成本較高，焊接不良導致的報廢率直接推高生產成本。某軍工電子企業數據顯示，其高頻板焊接報廢率達8%，單塊板卡的返工成本超2000元；同時，焊接工藝調試周期長，傳統工程師手動調試溫度曲線需3天，導致項目試產周期延長，錯失市場窗口期。更隱蔽的成本損耗來自后期維護，因焊接缺陷導致的設備故障，現場維修成本是生產階段的5倍以上。

二、高頻電路板焊接工藝核心：原理、流程與關鍵控制點

高頻電路板焊接的核心目標是實現“低損耗、高可靠性、無干擾”，需從技術原理出發，嚴格把控工藝流程中的關鍵節點。目前主流的焊接工藝包括回流焊、選擇性波峰焊，針對精密場景還會采用真空輔助焊接技術。

1. 核心技術原理

高頻電路板焊接的本質是通過精準控溫，使焊料與焊盤形成穩定的金屬間化合物（IMC），同時避免高溫對高頻基材和器件的損傷。與普通PCB焊接相比，其核心差異在于：需控制焊點阻抗與電路板特性阻抗匹配（通常為50Ω或75Ω），減少信號反射；采用低電阻率、高導熱性的焊料，降低信號傳輸損耗；通過氮氣保護等環境控制，避免氧化影響焊點質量。

2. 主流工藝流程詳解

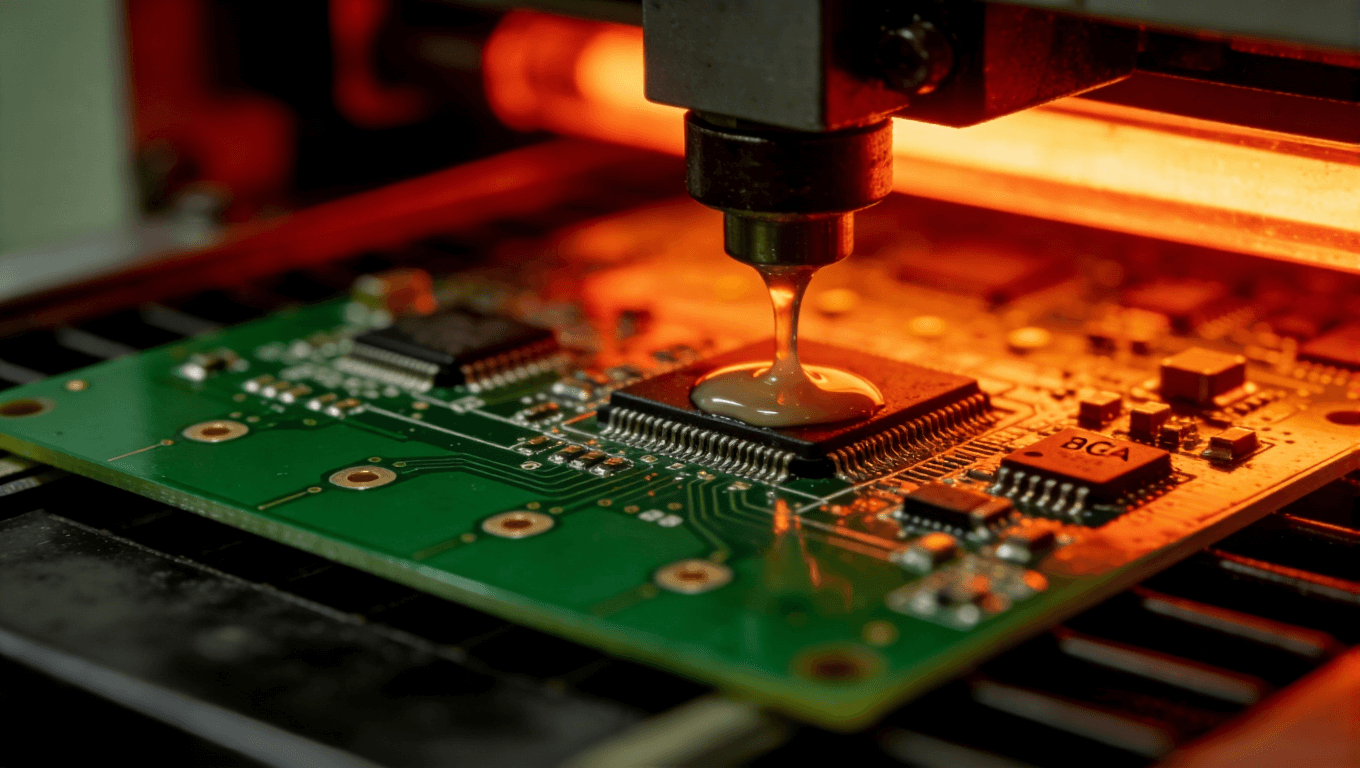

（1）回流焊工藝（適配精密高頻器件）

1. 焊膏印刷：采用高精度鋼網（開孔精度±0.01mm），將低殘留免清洗焊膏精準印刷到焊盤上，針對厚銅區域采用階梯鋼網設計，增加焊膏量補償熱沉效應。

2. 元器件貼裝：通過CCD視覺定位系統，將BGA、QFN等精密高頻器件精準貼裝到焊盤上，定位偏差≤0.03mm，避免引腳偏移導致橋連。

3. 回流焊接：分為四個階段，嚴格控制溫度曲線：


? 預熱階段：升溫速率≤2℃/s，從室溫升至150-160℃，避免器件因溫差過大產生應力；

? 恒溫階段：150-180℃維持60-90s，確保助焊劑充分活化，去除引腳氧化層；

? 回流階段：峰值溫度235-245℃，停留時間5-10s，采用氮氣保護（氧含量≤50ppm），降低焊點氧化風險；

? 冷卻階段：降溫速率≤3℃/s，冷卻至100℃以下，鎖定金屬間化合物厚度在1.5-3μm的黃金區間。

4. 檢測與返修：通過X-ray檢測BGA焊點空洞率（要求≤1%），采用AOI視覺檢測表面焊點缺陷，對不良焊點進行精準返修。

（2）選擇性波峰焊工藝（適配混合封裝高頻板）

1.預熱準備：將PCB板底預熱至120℃，活化助焊劑的同時，保護頂面已貼裝的熱敏器件；

2.精準焊接：通過3D激光掃描識別焊接區域，電磁泵控制焊錫形成“微型波峰”，僅對目標通孔焊接，避免影響周邊器件，焊錫溫度控制在245-250℃；

3.氮氣刀切斷：采用氮氣刀吹斷焊料尾巴，減少錫珠產生，錫珠發生率控制在0.5%以下；

4.質量檢測：重點檢測通孔填充率（要求≥85%）和焊點外觀，確保無橋連、虛焊缺陷。

3. 關鍵控制點（決定焊接質量的核心環節）

? 材料選型：焊料優先選用Sn-Ag-Cu（SAC305）無鉛高頻專用焊料，電阻率≤1.5×10??Ω?m，導熱性≥50W/(m?K)；助焊劑選用固含量≤10%、鹵素含量≤500ppm的免清洗類型，避免殘留腐蝕。

? 溫度控制：根據高頻器件類型定制溫度曲線，采用AI預測性調溫系統，上傳Gerber文件后自動生成熱仿真模型，4小時內完成曲線自優化，確保溫差≤5℃。

? 環境控制：焊接車間需達到Class10000級潔凈標準，空氣中≥0.5μm的塵埃粒子≤352000個/m3；環境濕度控制在40%-60%，靜電電壓控制在±100V以內，避免靜電損壞器件。

? 檢測驗證：批量生產前進行溫度循環測試（-40℃~85℃，500次循環）和振動測試，驗證焊點可靠性；批量生產中采用數字孿生系統，實時監控焊接參數，計劃外停機減少70%。

三、實戰案例：高頻電路板焊接工藝的落地成效

以下兩個案例均來自我們的真實服務項目，通過精準匹配焊接工藝、嚴格把控關鍵節點，幫助客戶解決了核心痛點，實現了質量與效率的雙重提升。

案例1：5G基站高頻板焊接，信號衰減降低60%

某通信設備廠商承接5G基站建設項目，其核心高頻板（工作頻率3.5GHz）采用傳統回流焊工藝時，出現信號衰減超標（達3dB）、BGA焊點空洞率12%的問題，導致板卡測試通過率僅75%。

我們的解決方案：

? 采用真空輔助回流焊工藝，在回流區末段施加10秒真空（≤10mbar），將焊點空洞率壓至1%以下；

? 定制溫度曲線，BGA區域峰值溫度降至230℃，氮氣流量提升30%，減少熱沖擊對器件的影響；

? 配備專屬工程師團隊，60分鐘內完成工藝方案優化，24小時全程跟進試產過程。

實施成效：板卡信號衰減量降至1.2dB（達標），測試通過率提升至99.5%，試產周期從7天縮短至3天，批量生產不良率控制在0.8%以下?？蛻艉罄m(xù)將全部高頻板焊接項目交由我們承接，至今已穩定合作18個月。

案例2：軍工高頻設備焊接，可靠性達太空級標準

某軍工企業研發的衛星通信設備高頻板，要求焊點能承受-55℃~125℃的極端溫度循環，且振動測試（2000Hz，加速度15g）后無任何缺陷。傳統焊接工藝的焊點脫落率達10%，無法滿足要求。

我們的解決方案：

? 選用航天級Sn-Ag-Cu焊料，配合低揮發助焊劑，嚴格控制焊膏印刷量（誤差≤0.01mm）；

? 采用選擇性波峰焊+回流焊復合工藝，通孔元件用選擇性波峰焊保證填充率，貼片元件用回流焊保證精度；

? 建立全流程質量追溯系統，每塊板卡配備專屬檢測報告，24小時技術支持團隊隨時響應調試需求。

實施成效：溫度循環測試（500次）和振動測試后，焊點無裂紋、無脫落，可靠性達標；項目試產一次通過，比客戶預期周期縮短10天。該設備已成功應用于衛星通信系統，至今運行穩定。

四、PCB項目最常見的8-10個疑問解答

1. 高頻電路板焊接選回流焊還是波峰焊？

優先根據元件類型選擇：精密貼片元件（如BGA、QFN，間距≤0.5mm）選回流焊，保證焊接精度；通孔元件（如插針、連接器）選波峰焊，保證通孔填充率；混合封裝建議選選擇性波峰焊+回流焊復合工藝。具體可發送Gerber文件到sales@ipcb.cn，我們的工程師60分鐘內給出定制方案。

2. 如何控制高頻焊接的信號衰減問題？

核心是保證阻抗匹配和焊點質量：選用低電阻率焊料，控制焊點金屬間化合物厚度在1.5-3μm；避免虛焊、橋連，通過X-ray檢測空洞率（≤1%）；焊接過程采用氮氣保護，減少氧化。我們的工藝可將高頻信號衰減控制在1.5dB以內。

3. 高頻電路板焊接的交付周期多久？

小批量打樣（≤100塊）3-5天交付，批量生產（≥1000塊）7-15天交付。如需加急，可在詢盤時說明，我們可協調資源縮短周期。提交需求后，5-30分鐘內即可收到報價，60分鐘內工程師響應技術疑問。

4. 焊接工藝的成本如何控制？

通過精準選型和優化流程控制成本：根據項目需求選擇合適的焊接工藝（批量生產用波峰焊降低成本，精密產品用回流焊保證質量）；優化溫度曲線和焊料用量，減少材料浪費；提前規避焊接缺陷，降低返工成本。發送項目需求到sales@ipcb.cn，我們給出高性價比方案。

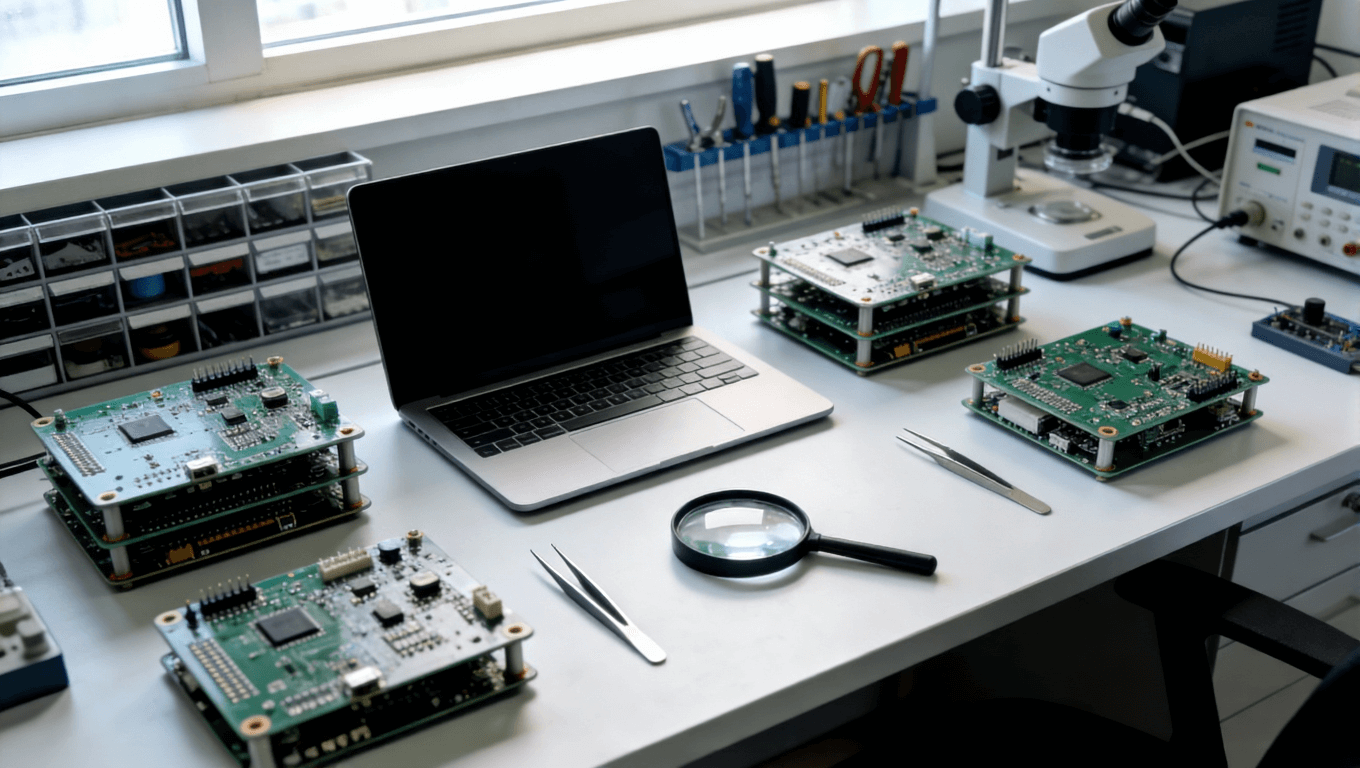

5. 如何驗證焊接質量是否達標？

我們提供全流程檢測：表面焊點用AOI視覺檢測，BGA等隱藏焊點用X-ray檢測，可靠性測試包括溫度循環、振動、濕熱測試等；每塊板卡附帶檢測報告，支持質量追溯。同時可根據客戶要求，提供第三方檢測認證服務。

6. 高頻電路板焊接對基材有影響嗎？

只要控制好溫度曲線，就不會損傷基材。我們針對不同基材（如FR-4、PTFE）定制溫度曲線，預熱階段緩慢升溫，避免基材因溫差過大產生應力；回流階段嚴格控制峰值溫度和停留時間，PTFE基材的焊接峰值溫度不超過240℃。

7. 支持無鉛焊接工藝嗎？

支持，我們默認采用無鉛焊接工藝（Sn-Ag-Cu系列焊料），符合RoHS環保標準；同時可根據客戶需求，提供無鹵焊接、高溫焊接等定制工藝，所有工藝均通過環保認證。

8. 小批量打樣和大批量生產的焊接質量一致性如何保證？

采用標準化生產流程和智能設備保證一致性：小批量打樣與大批量生產使用相同的焊接設備和工藝參數；通過AI調溫系統優化溫度曲線，減少人為誤差；批量生產中采用數字孿生系統，實時監控焊接參數。我們的批量生產不良率可控制在1%以下。

9. 遇到焊接技術難題，如何獲得支持？

我們提供24小時技術支持服務，可通過以下方式獲取幫助：發送問題描述和項目文件到sales@ipcb.cn，工程師60分鐘內響應；撥打技術支持熱線（隨報價單提供），全天候?qū)?；如需現場支持，可協調工程師上門服務（限合作大客戶）。

10. 報價需要提供哪些信息？多久能收到報價？

報價需提供：Gerber文件、BOM表、焊接工藝要求（如無鉛、高溫）、訂單數量、交付要求。提交完整信息后，標準制程內的產品5-30分鐘即可收到報價；特殊工藝需求1-2小時內給出報價方案，所有報價均為詳細分項報價，無隱藏費用。

五、2025高頻電路板焊接工藝選型指南與趨勢分析

1. 選型指南：三步選出最優焊接工藝

? 第一步：明確元件類型與間距——0.3-0.5mm間距精密貼片元件選回流焊，≥2mm引腳通孔元件選波峰焊，混合封裝選復合工藝；

? 第二步：匹配應用場景——5G、AI算力卡等高頻高密場景選回流焊+真空段，汽車電子、工業機器人選混合工藝，航天軍工選航天級材料+復合工藝；

? 第三步：結合量產規?！∨慷嗥贩N選柔性化回流焊，大批量爆款選波峰焊（成本更低），精密混合封裝選選擇性波峰焊。

2. 2025年焊接工藝發展趨勢

? 智能化升級：AI調溫系統成為標配，上傳Gerber文件后自動生成優化溫度曲線，4小時內完成參數調試，直通率達99.5%；數字孿生系統實時監控生產過程，計劃外停機減少70%；

? 精準化提升：選擇性波峰焊實現納米級定位（±0.02mm），適配0.15mm超小間距元件；真空輔助焊接將空洞率壓至1%以下，滿足高頻散熱需求；

? 綠色化發展：無鉛、無鹵焊料全面普及，助焊劑殘留量降低50%；焊接設備能源消耗降低26%，焊料浪費減少52%，踐行綠色制造理念。

六、選擇我們：讓高頻電路板焊接更快速、專業、可靠

高頻電路板焊接的核心競爭力，在于工藝精準度、質量穩定性和服務響應速度。我們憑借10余年高頻PCB焊接經驗，從技術方案到生產交付，全程為你保駕護航，核心價值體現在三個維度：

快速響應，搶占市場先機——30分鐘快速報價，標準制程內5-30分鐘給出詳細報價；60分鐘工程響應，提交Gerber文件后1小時內輸出工藝方案；24小時技術支持，全天候?qū)雍附舆^程中的各類疑問，讓項目推進更高效。

專業工藝，保障焊接質量——我們精通回流焊、選擇性波峰焊、真空輔助焊接等全系列工藝，針對高頻場景定制解決方案，可實現信號衰減≤1.5dB、焊點空洞率≤1%、批量不良率≤1%的高質量標準；配備X-ray、AOI等全套檢測設備，全流程質量追溯，讓每一塊板卡都符合要求。

可靠合作，降低項目風險——10余年服務5G通信、軍工電子、衛星通信等高端領域，上千個成功案例驗證實力；標準化生產流程和嚴格的質量管控體系，確保交付周期穩定；專屬項目經理全程跟進，從報價、打樣到量產，提供一站式服務。

無論你是處于項目研發階段的小批量打樣，還是批量生產的成本控制需求，都可以立即行動：發送Gerber文件、BOM表和工藝要求到sales@ipcb.cn，體驗30分鐘快速報價；如果有技術疑問，也可通過該郵箱提交，我們的工程師60分鐘內為你解答。選擇我們，讓高頻電路板焊接不再成為項目瓶頸，助力你的產品更快推向市場、更穩定運行！
