一面是剛性基板的穩固支撐，一面是柔性基材的靈動彎折，軟硬結合板以“剛?cè)岵钡奶匦?，成為高端電子設備集成化升級的核心載體。從消費電子的折疊屏手機、智能穿戴設備，到汽車電子的車載控制系統、航空航天的精密儀器，軟硬結合板憑借空間利用率高、可靠性強、適配復雜結構等優勢，逐步替代傳統分立基板，成為高端制造領域的關鍵元器件。但其設計需兼顧剛性與柔性的性能差異，工藝環節更對精度、一致性有著嚴苛要求，任何一處細節疏漏都可能影響產品穩定性。本文將從設計規范、工藝落地、質量控制三大維度，拆解軟硬結合板的核心技術要點，為行業從業者提供實操參考。

一、軟硬結合板設計核心規范：平衡性能與可制造性

設計是軟硬結合板品質的源頭，需同時滿足電氣性能、機械特性與工藝可行性，避免因設計缺陷導致后續量產難題。與單一剛性板或柔性板不同，軟硬結合板的設計核心在于“銜接協同”，需重點把控布局規劃、材料匹配、細節參數三大核心環節。

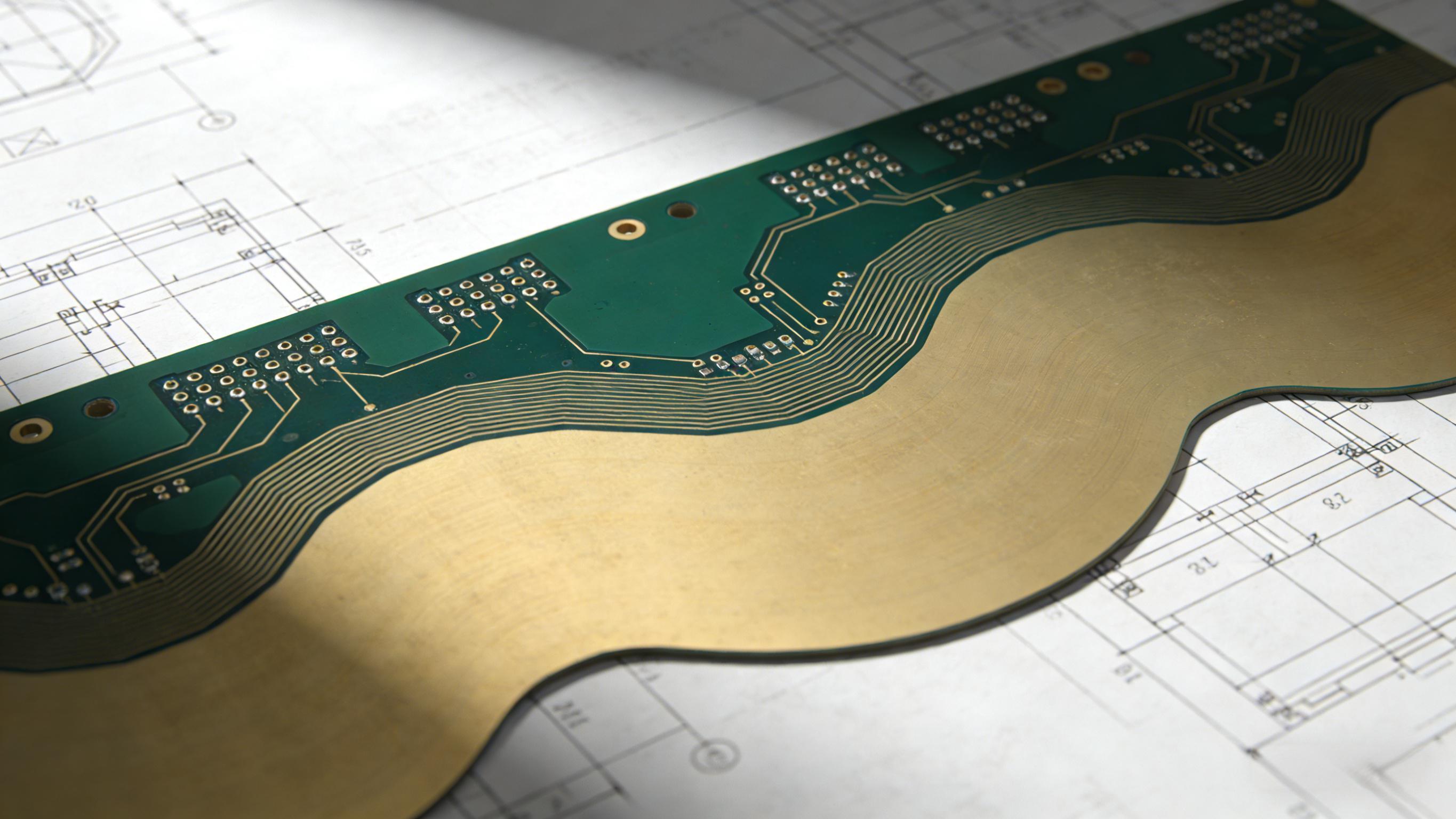

1. 布局規劃：剛性與柔性區域的科學劃分

布局設計的首要原則是明確剛性區域與柔性區域的功能邊界，確保受力合理、信號穩定。剛性區域需承載元器件、焊點及固定結構，應優先規劃在設備受力穩定、便于裝配的位置，且預留足夠的安裝空間與散熱區域，避免元器件密集導致的熱量堆積。柔性區域主要承擔彎折、折疊或信號傳輸功能，需避開受力集中點，彎折半徑需嚴格遵循設計標準——通常柔性基材的最小彎折半徑不小于其厚度的5-8倍，多次彎折場景下建議提升至8-10倍，防止長期使用后線路斷裂。

信號布局需兼顧剛性與柔性區域的阻抗連續性，高頻信號線路應盡量避開柔性彎折區域，若無法避開，需采用阻抗匹配設計，控制線路寬度、間距及介質厚度，確保信號衰減量在允許范圍內。同時，電源線與信號線需分開布局，避免電磁干擾，柔性區域的線路應盡量簡化，減少過孔數量，降低彎折時的應力集中風險。此外，軟硬結合處的線路過渡需平滑，避免出現銳角、折線，線路寬度不宜突變，確保電流傳輸穩定。

2. 材料匹配：基材與輔料的適配邏輯

材料選擇直接決定軟硬結合板的性能上限，需根據應用場景、工作環境及工藝要求精準匹配。剛性基材常用FR-4環氧樹脂板，其機械強度高、絕緣性能優良，適配多數民用電子設備；高端場景可選用高頻材料如聚四氟乙烯（PTFE），提升信號傳輸效率。柔性基材以聚酰亞胺（PI）為主，具備耐高溫、耐彎折、抗老化等特性，是柔性區域的核心材料，部分低溫場景可選用聚酯（PET）基材，但需注意其耐溫性與機械強度較弱。

粘結材料的選擇需兼顧剛性與柔性基材的兼容性，常用的環氧樹脂膠需滿足耐高溫、粘結力強、固化后收縮率低等要求，避免壓合后出現分層、氣泡等缺陷。覆蓋膜與阻焊劑需適配柔性彎折需求，柔性區域應選用耐彎折的聚酰亞胺覆蓋膜，阻焊劑需具備良好的柔韌性與附著力，防止彎折時開裂、脫落。此外，金屬箔的厚度需根據電流負載與彎折需求確定，柔性區域建議選用1oz及以下的薄銅箔，提升彎折性能，剛性區域可選用2oz及以上的厚銅箔，增強載流能力。

3. 細節參數：關鍵設計指標的精準把控

孔徑設計需兼顧剛性與柔性區域的差異，剛性區域的機械孔直徑建議不小于0.2mm，柔性區域應盡量避免設置機械孔，若必須設置，需采用激光鉆孔，孔徑控制在0.1-0.15mm，且孔位需遠離彎折中心線，防止孔壁破損。線寬與線距需根據電流大小、阻抗要求及基材厚度確定，柔性區域的線寬不宜小于0.1mm，線距不小于0.1mm，避免彎折時線路短路。

銅皮殘留是設計中易忽視的問題，柔性區域的邊緣銅皮需徹底清除，避免彎折時銅皮翹起、刮傷基材；軟硬結合處的銅皮需做圓滑處理，減少應力集中。此外，接地設計需合理，建議在柔性區域設置接地屏蔽層，提升抗干擾能力，同時增強柔性基材的機械強度，減少彎折變形對信號的影響。

二、軟硬結合板核心工藝：從基材處理到成品封裝的全流程管控

軟硬結合板的工藝復雜度遠高于單一基板，需融合剛性板與柔性板的制造技術，同時針對結合部位的特性優化工藝參數，核心環節包括基材預處理、壓合工藝、線路制作、彎折成型及表面處理，每個環節都需嚴格控制精度與一致性。

1. 基材預處理：筑牢工藝基礎

基材預處理的核心是提升基材表面附著力，防止后續工藝中出現分層、脫膠。剛性基材FR-4需經過打磨、脫脂、酸洗處理，去除表面油污、氧化層及雜質，增強與粘結材料的兼容性；柔性基材PI需采用等離子體處理或化學腐蝕處理，提升表面粗糙度，同時清除表面殘留的水分與污染物。處理后的基材需在規定時間內進入下一工序，避免二次污染，存放環境需控制溫度在23±2℃、濕度45%-65%，防止基材吸潮。

覆蓋膜預處理也不容忽視，需對覆蓋膜進行加熱除濕，去除內部水分，同時對其粘性層進行活化處理，提升與基材、線路的粘結力。對于需要開窗的覆蓋膜，需采用激光切割工藝，確保開窗位置精準、邊緣光滑，避免出現毛刺、溢膠等問題。

2. 壓合工藝：實現剛?cè)峋o密結合

壓合是軟硬結合板制造的關鍵工序，目的是將剛性基材、柔性基材與粘結材料緊密貼合，形成一體化結構，其核心在于控制溫度、壓力與時間三大參數，避免出現分層、氣泡、翹曲等缺陷。壓合前需進行疊層排版，嚴格按照設計圖紙定位剛性與柔性區域，確保結合處對齊精度誤差不超過±0.05mm，同時在疊層表面放置緩沖材料，減少壓合時的應力集中。

壓合工藝分為熱壓與冷壓兩個階段，熱壓階段需根據粘結材料的固化特性設定溫度曲線，通常升溫速率控制在2-3℃/min，恒溫溫度160-180℃，恒溫時間30-60min，同時施加0.8-1.2MPa的壓力，確保粘結材料充分流動、固化；冷壓階段需緩慢降溫至室溫，壓力保持在0.5-0.8MPa，防止基材因溫度驟變出現翹曲變形。壓合后需對基板進行外觀檢測，重點檢查結合處是否存在分層、氣泡，采用X射線檢測設備排查內部空洞、線路偏移等隱性缺陷。

3. 線路制作：精準復刻設計方案

線路制作需兼顧剛性與柔性區域的加工特性，采用高精度工藝確保線路精度與完整性。首先進行干膜貼合，剛性區域可采用常規干膜，柔性區域需選用耐彎折干膜，貼合時控制溫度在80-90℃、壓力0.3-0.5MPa，確保干膜與基材緊密貼合，無氣泡、褶皺。曝光環節采用紫外曝光機，曝光精度控制在±0.02mm，柔性區域需適當調整曝光參數，避免干膜過度固化導致彎折時開裂。

顯影與蝕刻環節需嚴格控制工藝參數，顯影液濃度、溫度及時間需根據干膜類型調整，確保線路邊緣清晰，無殘膠、溢墨；蝕刻采用酸性蝕刻液，蝕刻速率控制在1-2μm/min，柔性區域需降低蝕刻速率，避免過度蝕刻導致線路變薄、強度下降。蝕刻完成后進行脫膜處理，去除殘留干膜，同時對線路進行清洗、干燥，防止殘留化學試劑腐蝕基材。對于多層軟硬結合板，還需進行層間對準與鉆孔工藝，層間對準精度誤差不超過±0.03mm，鉆孔后需進行孔壁鍍銅，確保層間信號導通。

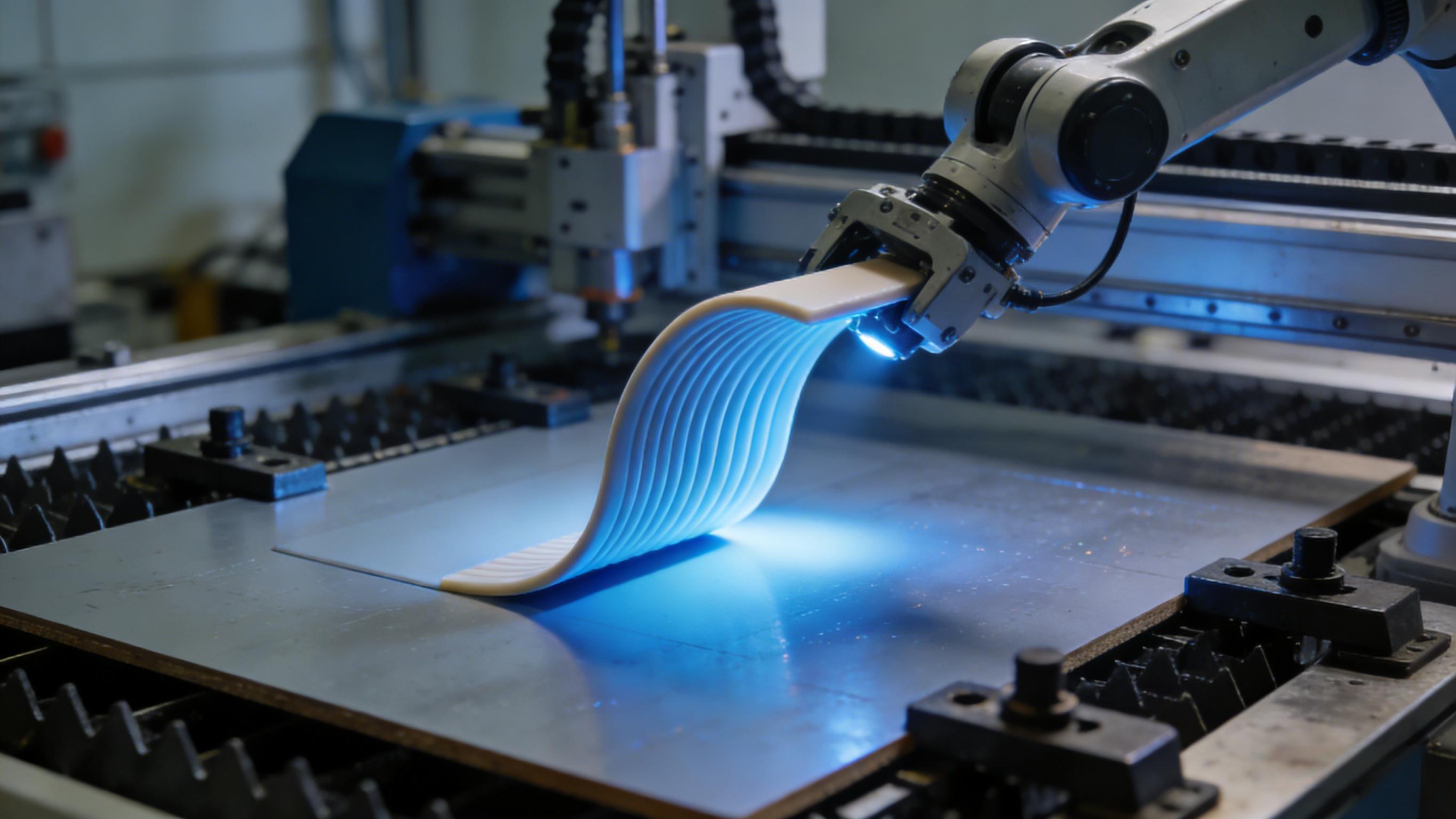

4. 彎折成型與表面處理：優化性能與外觀

彎折成型需根據設計的彎折半徑與角度，采用專用彎折設備進行加工，彎折前需對柔性區域進行預熱處理，減少彎折應力，預熱溫度控制在60-80℃，彎折過程中施加均勻壓力，避免出現折痕、線路斷裂。彎折后需進行定型處理，將基板放置在專用夾具中，在常溫下保持2-4小時，確保彎折角度穩定，無回彈現象。

表面處理的核心是提升基板的耐腐蝕性、耐磨性與可焊性，常用工藝包括沉金、鍍錫、鍍鎳金等。沉金工藝適用于高端場景，鍍層厚度控制在0.05-0.1μm，具備良好的導電性與抗氧化性；鍍錫工藝成本較低，鍍層厚度0.5-1μm，適用于普通焊接場景；鍍鎳金工藝結合了鎳的耐磨性與金的導電性，鍍層厚度鎳2-5μm、金0.05-0.1μm，適配高可靠性場景。表面處理后需進行外觀檢測與性能測試，確保鍍層均勻、無漏鍍、劃痕，可焊性與耐腐蝕性符合標準。

三、軟硬結合板質量控制：全流程缺陷排查與優化

軟硬結合板的應用場景多對可靠性要求極高，質量控制需貫穿設計、工藝、成品檢測全流程，重點排查分層、氣泡、線路斷裂、彎折失效等常見缺陷，建立完善的檢測體系與改進機制。

1. 關鍵缺陷排查與原因分析

分層是軟硬結合板最常見的缺陷之一，主要原因包括基材預處理不徹底、粘結材料質量不佳、壓合參數不合理等，可通過優化基材預處理工藝、選用高品質粘結材料、調整壓合溫度與壓力參數等方式解決。氣泡缺陷多由基材吸潮、壓合時排氣不充分導致，需加強基材除濕處理，優化疊層排版，預留排氣通道，同時調整壓合升溫速率，確保內部氣體充分排出。

線路斷裂多發生在柔性區域，主要與彎折半徑過小、線路設計不合理、蝕刻過度等因素相關，需嚴格遵循彎折半徑設計標準，優化柔性區域線路布局，調整蝕刻參數，避免線路變薄。彎折失效則可能是柔性基材老化、覆蓋膜脫落、粘結力不足導致，需選用耐老化基材與覆蓋膜，提升粘結工藝質量，同時在設計中增加柔性區域的加強結構。

2. 全流程檢測體系搭建

原材料檢測需對剛性基材、柔性基材、粘結材料、覆蓋膜等進行性能測試，包括基材的耐溫性、絕緣性、機械強度，粘結材料的固化速度、粘結力，覆蓋膜的柔韌性、附著力等，確保原材料符合設計要求。工藝過程檢測需針對壓合、蝕刻、彎折等關鍵環節，采用外觀檢測、X射線檢測、阻抗測試等手段，實時監控工藝參數，及時排查缺陷。

成品檢測需涵蓋外觀、電氣性能、機械性能三大維度，外觀檢測采用視覺檢測設備與放大鏡，排查表面劃痕、漏鍍、分層、氣泡等缺陷；電氣性能檢測包括阻抗測試、導通測試、絕緣測試，確保信號傳輸穩定、無短路、漏電現象；機械性能檢測包括彎折壽命測試、耐振動測試、耐溫濕度循環測試，模擬實際應用場景，驗證產品可靠性。對于不合格產品，需進行追溯分析，明確缺陷原因，優化設計與工藝參數，避免批量問題發生。

四、應用場景適配：軟硬結合板定制化設計與工藝優化方向

不同應用場景對軟硬結合板的性能要求差異較大，需結合場景特性進行定制化設計與工藝優化，提升產品適配性。消費電子領域的折疊屏手機、智能手表，對柔性區域的彎折壽命、輕薄性要求極高，需選用超薄PI基材與耐彎折覆蓋膜，優化彎折半徑與線路布局，采用沉金工藝提升表面性能，同時控制基板厚度在0.1-0.3mm，滿足設備輕薄化需求。

汽車電子領域的車載控制系統、傳感器模塊，需承受高溫、振動、濕度變化等惡劣環境，需選用耐高溫、抗老化的基材與粘結材料，加強剛性區域的散熱設計，采用鍍鎳金工藝提升耐腐蝕性，同時通過耐振動、耐溫濕度循環測試，確保產品在-40℃至125℃環境下穩定工作。航空航天領域的精密儀器，對可靠性、抗干擾性要求嚴苛，需采用高頻基材提升信號傳輸效率，優化接地設計與屏蔽結構，加強全流程質量管控，確保產品無隱性缺陷。

結語

軟硬結合板的設計與工藝，從來不是剛性技術與柔性方案的簡單疊加，而是一場貫穿設計邏輯、工藝精度與質控標準的剛?cè)釁f(xié)同博弈。從布局規劃中對受力與信號的精準權衡，到壓合、蝕刻等工序?qū)?shù)的極致把控，再到全流程質控對缺陷的嚴苛排查，每一個環節的精進，都在為高端電子設備的集成化突破筑牢根基。消費電子的輕薄化迭代、汽車電子的高可靠性需求、航空航天的精密化升級，不斷倒逼軟硬結合板技術突破邊界，而材料創新、工藝迭代與質控升級的三重驅動，正是其破解應用瓶頸的核心密碼。未來，軟硬結合板不僅將持續拓展應用場景的廣度，更會在技術深度上不斷突破，以“剛?cè)岵钡莫毺貎?yōu)勢，成為高端制造業向智能化、精密化轉型的關鍵支撐，為產業升級注入源源不斷的核心動能。
