電路板貼片工藝全解析：從PCB設計到SMT貼片的完整指南

做過PCB設計的工程師大多有過類似經歷：Layout改了七八版、DRC全部通過、Gerber文件發出去，板子貼片回來一看——要么焊盤上錫不均、要么BGA有空洞、要么一堆墓碑立在那里。檢查原理圖沒問題、布局布線沒問題，問題出在哪？電路板貼片工藝不止是工廠的事，很多缺陷的根因在設計階段就已經埋下了。

本文從PCB設計師的視角，把電路板貼片工藝的完整流程、設計要點、常見缺陷及其預防措施逐一講透。

一、電路板貼片工藝是什么——先搞懂SMT的基本邏輯

電路板貼片工藝的正式名稱叫SMT（Surface Mount Technology，表面貼裝技術），是將電子元器件直接貼裝到印刷電路板表面的工藝技術。與之對應的是傳統的THT（Through-Hole Technology，通孔插件技術），后者需要將元件引腳穿過PCB上的孔洞再進行焊接。

SMT之所以取代THT成為主流，核心原因有三個：

? 密度：SMT元件可以做到0201（0.6×0.3mm）甚至更小，單位面積可容納的元件數量是THT的數倍

? 速度：高速貼片機每小時可貼裝數萬到十幾萬顆元件，THT依賴人工或低速插件機

? 成本：無需鉆孔、自動化程度高、PCB尺寸更小，整體成本更低

一個常見的誤解：很多人以為SMT貼片就是“用機器把元件放在板上就行”。實際操作中，錫膏印刷的精度、回流焊的溫度曲線、元件的可焊性、PCB的焊盤設計——每一個環節都會影響最終的貼片品質。

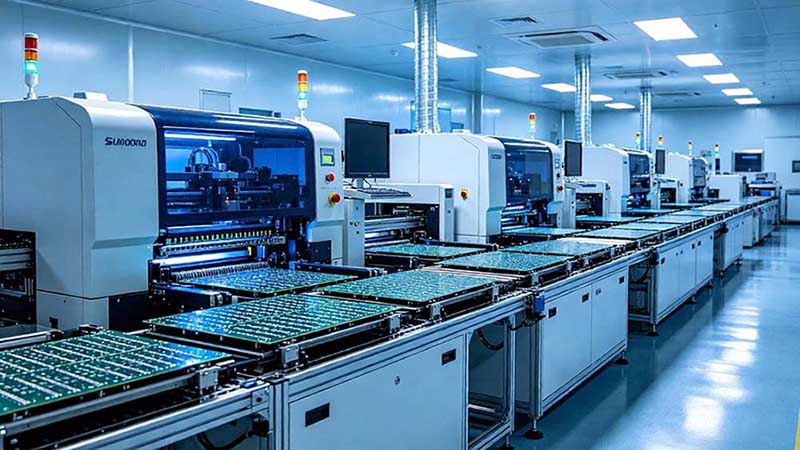

二、SMT貼片工藝流程——四步法詳解

標準的SMT貼片流程分為四個核心步驟。了解每個步驟的工程要點，有助于在設計階段做出更合理的決策。

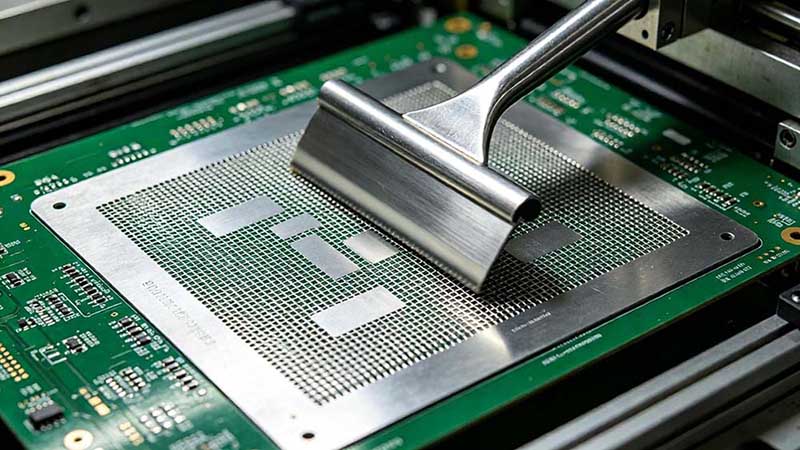

步驟1：錫膏印刷

錫膏印刷是SMT工藝的起點，也是決定焊接品質的關鍵環節。將鋼網覆蓋在PCB上，用刮刀將錫膏通過鋼網的開孔印刷到焊盤上。

工程要點：

? 鋼網設計直接影響印刷質量：鋼網開口與焊盤尺寸的匹配度、開口的寬厚比和面積比、網框張力的均勻性。如果鋼網開口偏大，錫膏量過多會導致橋連；開口偏小，錫膏量不足會導致虛焊。

? 印刷參數需要根據產品調整：刮刀壓力、速度、脫模速度、清潔頻率，不同的PCB和鋼網需要不同的參數組合。

設計師能做什么：焊盤設計越規范，鋼網設計的空間就越大。非標準焊盤（如異形焊盤、不對稱焊盤）會顯著增加鋼網設計的難度和印刷缺陷率。

步驟2：貼片

貼片工序的核心設備是貼片機。高速貼片機用于貼裝小尺寸阻容感（0201、0402、0603），貼裝速度可達數萬到十幾萬CPH；泛用貼片機則用于貼裝QFP、QFN、BGA等異形元件，貼裝精度更高但速度較慢。

工程要點：

? 元件方向的一致性：極性元件的方向如果混亂，貼片機的供料器設置和貼裝程序都會更復雜。設計師在Layout時統一極性方向，是“舉手之勞”但對工廠幫助很大的事。

? Mark點的完整性：光學定位點（Mark點）是貼片機識別PCB位置和方向的基準。如果Mark點設計不符合規范，輕則降低貼片精度，重則導致整批板無法自動貼裝。

設計師能做什么：保證Mark點的數量、尺寸、位置、對比度符合IPC標準（通常需要3個Mark點，1mm直徑，距板邊≥3mm，周?chē)鸁o(wú)其他銅箔或絲?。?/span>

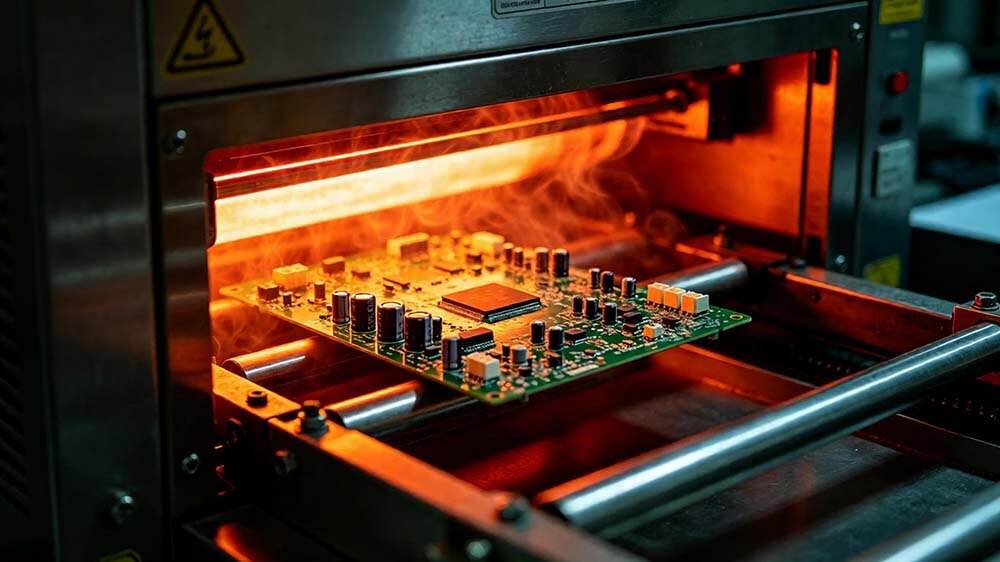

步驟3：回流焊

貼片完成后，PCB進入回流焊爐。爐內分為預熱區、恒溫區、回流區、冷卻區，溫度曲線需要精確控制。

工程要點：

? 溫度曲線決定焊點質量：預熱斜率太快會導致元件受熱沖擊；回流峰值溫度太低會導致冷焊、太高會導致元件損壞；恒溫時間太短助焊劑揮發不充分，太長則助焊劑碳化。

? 不同焊膏的工藝窗口不同：SAC305的峰值溫度通常為235-245℃，低溫SnBi焊膏的峰值溫度僅138-145℃。

設計師能做什么：熱分布不均勻是回流焊最常見的問題。大銅面區域與小線寬區域的升溫速度不同，大元件與小元件的熱容量不同。設計師可以通過合理的銅箔分布、熱風焊盤設計來改善熱均勻性。

步驟4：檢測

檢測是SMT流程中把控品質的最后一道防線。主流檢測手段包括：

? AOI（自動光學檢測）：通過多角度攝像頭和算法檢測焊點外觀、元件位置、極性方向等

? X-ray（X射線檢測）：主要用于檢測BGA等底部焊點的空洞、橋連、偏移

? ICT（在線測試）：通過探針接觸測試點，驗證電路的通斷和電氣性能

設計師能做什么：AOI的可測性取決于Layout——元件間距過小會導致AOI識別困難；測試點密度不夠會導致ICT無法全面覆蓋。Design for Test（DFT）和Design for Inspection（DFI）是Layout階段就應該考慮的。

三、從PCB設計端提升貼片良率

這部分是很多工程師想了解但競品文章很少講的內容——電路板貼片工藝的良率，在PCB設計階段就已經被鎖定了很大一部分。

1. 焊盤設計

焊盤的尺寸、形狀、對稱性直接決定錫膏印刷、回流焊接、焊點可靠性。

? 尺寸：焊盤太寬會短路，太窄會虛焊。阻容感的標準焊盤建議參考IPC-7351；QFP、BGA等異形元件的焊盤建議優先參考元件廠商的推薦尺寸。

? 對稱性：對于兩端被動元件（電阻、電容），焊盤的對稱性至關重要。一旦不對稱，回流時表面張力會把元件拉向較大的焊盤一側——這就是墓碑效應的主要原因。

2. Mark點（光學定位點）設計

Mark點是貼片機識別PCB位置的基準，其設計好壞直接影響貼片精度。

? 數量：至少3個，呈L形分布，覆蓋PCB的對角區域

? 尺寸：標準為1mm直徑的實心銅盤，表面處理平整（ENIG較佳）

? 凈空：Mark點周?chē)?.5mm范圍內不得有銅箔、絲印、阻焊，確保視覺對比度

一個容易被忽略的點：如果PCB尺寸較大（>200mm），建議在中間位置增加輔助Mark點，補償板面漲縮帶來的位置偏差。

3. 元件間距

元件間距不足會在多個環節引發問題——錫膏印刷時鋼網變形、貼片時吸嘴干涉、回流時熱風不均、AOI檢測時無法識別。

工程參考值：

4. 阻焊橋設計

阻焊橋（Solder Mask Web）是焊盤之間保留的阻焊層，用于防止焊錫橋連。

? 對于細間距QFP（≤0.5mm pitch），阻焊橋?qū)挾冉ㄗh≥0.08mm

? 如果超出PCB工廠的制造能力，阻焊橋可能無法成型——這種情況下需要考慮使用NSMD焊盤或調整焊盤間距

? 實操建議：先確認工廠的最小阻焊橋能力，再反推焊盤間距設計

5. 拼板與工藝邊

研發打樣階段如果PCB尺寸較小，通常會做拼板（Panelization）以提高貼片效率。

? V-Cut vs 郵票孔：V-Cut適用于規則的矩形拼板；郵票孔適用于不規則形狀或需要精確分板的場景

? 工藝邊（Tooling Rail）：拼板兩側應增加工藝邊，方便SMT線體傳送和夾持。工藝邊寬度通常為5-8mm

? Mark點的位置：每個小板的拼板中，是否每個子板都需要Mark點？取決于貼片機的精度要求。如果拼板精度足夠高，也可以在拼板的外圍統一放置Mark點

四、研發打樣與小批量SMT的差異化策略

研發打樣的SMT需求與大批量生產完全不同。打樣批次小、品種多、交期緊，工廠的排單邏輯和工程準備方式都有所不同。

1. 打樣與量產的工藝差異

? 打樣階段：通常使用標準鋼網（0.1-0.12mm厚度），不專門定制針對特定PCB優化的鋼網。貼片程序由工廠工程部統一制作，工程師參與度低。

? 量產階段：鋼網厚度和開口會根據PCB的焊盤設計做針對性調整。貼片程序經過多輪優化，可以做到最優節拍。

工程師需要知道的現實：打樣階段的良率有時會低于量產階段，不是因?yàn)榧夹g(shù)問題，而是因?yàn)?/span>打樣的工程投入少、批量小、調整空間有限。打樣階段出現的缺陷，如果與PCB設計有關，會在量產階段通過工藝優化大幅改善；但如果與PCB設計本身的問題有關，量產階段的改善空間是有限的。

2. 鋼網選擇的工程邏輯

鋼網厚度通常為0.10mm、0.12mm、0.15mm三種規格。

一個常見的誤判：有些工程師覺得“錫膏越多焊接越可靠”，自行加厚鋼網。結果BGA焊盤錫膏過多，回流時錫膏溢出導致橋連。鋼網厚度的選擇應該在“保證焊點強度”和“避免橋連短路”之間做平衡。

3. 來料加工的常見問題

? 元件方向標識不清：極性元件的方向標注在絲印或封裝圖上，但如果工程師沒有清晰標注極性方向，貼片廠可能無法確認正確的貼裝方向——導致整批板子元件方向錯誤。

? BOM與實物不匹配：打樣階段BOM變更頻繁，如果BOM（物料清單）與實物不匹配，貼片廠的來料檢驗環節就會卡住，拖延交期。

? 封裝尺寸與實際元件不一致：Layout使用了IPC標準封裝，但實際采購的元件尺寸與標準封裝不同（尤其是一些國產元件）。導致打樣時無法貼裝或焊盤尺寸不匹配。一個實用的建議：打樣之前，先確認實際采購的元件實物尺寸，再與封裝尺寸做對比確認。

五、常見SMT缺陷及PCB設計側的預防措施

1. 墓碑效應

現象：小尺寸阻容感的一端從焊盤上翹起，形似墓碑。

根本原因：兩端焊盤受熱不同步，或錫膏量不一致。先熔化的那一端表面張力將元件拉起。

設計側預防：

? 確保兩端焊盤尺寸對稱

? 避免將小元件緊鄰大面積銅箔放置（銅箔會散熱導致溫差）

? 使用熱風焊盤（Thermal Relief）連接到大銅面

2. 橋連與錫珠

現象：相鄰焊盤之間被焊錫短路，或焊盤周?chē)霈F(xiàn)小錫珠。

根本原因：錫膏量過多或焊盤間距不足。錫珠往往與鋼網印刷時的錫膏溢出、回流時焊膏飛濺、或PCB烘烤不足導致的排氣有關。

設計側預防：

? 保持足夠的焊盤間距（參見上文間距表）

? 對于細間距元件，優先考慮NSMD焊盤設計（非阻焊限定焊盤）

? 確認工廠的最小阻焊橋能力，確保阻焊橋能正常成型

3. BGA空洞

現象：BGA焊球內部出現空洞，降低焊點機械強度和電氣可靠性。

根本原因：助焊劑在回流時產生的氣體未能及時排出，被凝固的焊料包裹形成空腔。

設計側預防：

? 避免在BGA焊盤上直接放置過孔（via-in-pad），除非過孔被完全填充并平整處理

? 使用適當?shù)淖韬搁_(kāi)窗設計，為氣體提供逃逸路徑

? 對于大尺寸BGA，考慮設置排氣過孔（venting via）設計

? 使用合適的表面處理工藝（ENIG優于OSP）

六、SMT貼片工廠對接的檢查清單

在PCB設計定稿、Gerber文件發出之前，建議與SMT工廠確認以下事項：

□ PCB材質與厚度是否在工廠工藝能力范圍內？

□ 最小元件尺寸（0201、01005）工廠是否有對應貼裝能力？

□ 鋼網厚度與開口設計是否已確認？是否有特殊要求？

□ 是否需要拼板？V-Cut還是郵票孔？工藝邊預留了沒有？

□ Mark點設計是否符合IPC標準和工廠要求？

□ BOM清單是否已確認，元件極性方向是否已標注清晰？

□ 是否有特殊焊接要求（如低溫焊膏、高可靠性要求）？

□ 是否有光學檢測（AOI/X-ray）的特殊要求或標準？

□ 交期要求和打樣數量是否已明確？

結論：好板子是設計出來的，也是貼出來的

電路板貼片工藝不只是工廠的工作。PCB設計師越了解SMT工藝的邏輯，就越能在Layout階段做出對貼片良率友好的決策。焊盤尺寸、元件間距、Mark點設計、銅箔分布——這些看似“基礎”的設計決策，最終都會體現在貼片良率和產品可靠性上。
