蔚來汽車在2021年1月9日的NIO Day 2020（蔚來日）上正式發布了首款智能電動旗艦轎車ET7。作為蔚來最新首款量產轎車，ET7的發布備受行業矚目。而該本次發布最大的亮點大概就是ET7配備的自動駕駛技術。蔚來首次在發布會中明確地提到了要落地高速、城區、泊車、換電四個場景的自動駕駛，建立全棧的自動駕駛開發能力。

在毫米波雷達的陣列天線設計中，包括不同類型傳輸線的電路結構尺寸、不同傳輸線的相位差或時延，以及實現各單元天線間距控制等都是由材料的介電常數確定的。同一板內的介電常數的變化會導致汽車?yán)走_(dá)特別是毫米波汽車?yán)走_(dá)的收發之間存在某一相位差，影響對車輛或速度的檢測精度，造成對其定位產生偏差。同時，材料不同批次的介電常數的變化更會引起不同毫米波雷達系統存在差異，影響系統的一致性。因此所使用PCB材料的介電常數的一致性，穩定性至關重要。同時，電路最終呈現的介電常數（設計Dk）不僅與材料介質的過程Dk相關，還與所使用銅箔的粗糙度、電路的加工等密切相關。對于要確保天線的相位一致性和系統的性能一致性，電路上所呈現的介電常數（設計Dk）對于實際雷達天線性能評估更為全面、更應該值得考慮。

眾所周知，材料所使用銅箔的表面粗糙度對會對電路的介電常數產生影響。由于銅箔表面粗糙度的存在，使得電磁波在電路中的傳播速度變慢，相對于非常光滑的銅箔表面，其形成了慢波效應，從而使得電路所呈現的介電常數增加。越粗糙的銅箔表面使電路所呈現出的介電常數越大，而越光滑的銅箔表面的電路介電常數越小。選擇越光滑的銅箔有利于減小銅箔粗糙度帶來的對設計Dk的影響，從而有利于保持電路性能的一致性。比如羅杰斯公司的RO3003G2?材料，就采用了更光滑的銅箔，更小的填料系統，進而進一步提高介電常數的一致性，提高電路性能的一致性。

電路材料的介電常數會隨溫度變化而發生變化，這種隨溫度變化的參數有助于工程師了解電路材料可能會發生的性能上的改變。通常把材料介電常數隨溫度的變化定義為TCDk，其變化越小表示材料（在溫度上）性能越穩定。理想電路材料的TCDk值，即使溫度發生變化也會保持固定的Dk值，其TCDk的值為0ppm/℃。然而，在現實世界中，Dk值是會隨著電路材料溫度的變化而變化的。只有TCDk值非常低的電路材料才能被認為是具有隨溫度穩定Dk的材料，通常TCDk的絕對值要小于50ppm/℃。當某一應用要求電路需要經受較大的工作溫度范圍，并且需要始終保持穩定的性能時---如汽車?yán)走_(dá)傳感器的應用，它就需要始終保持精確的測量精度，且可能工作于不同的工作溫度下---材料的TCDk參數就是需要考慮的關鍵參數之一。

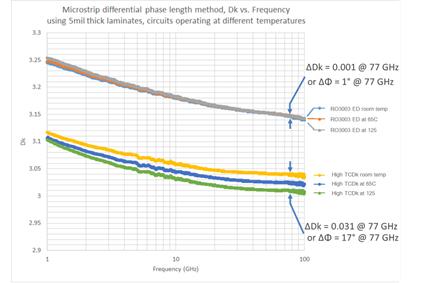

羅杰斯RO3003?材料由于其具有非常小的TCDk值，在77GHz時其Dk和電路的相位角幾乎沒有任何變化。而高TCDk材料在77GHz時的Dk變化達0.031，相位變化達到17度。當使用高TCDk材料的毫米波汽車?yán)走_(dá)傳感器應用在不同的溫度環境時，如此高的Dk和相位變化就會嚴重影響系統的一致性。

汽車毫米波雷達傳感器相對于其他類型傳感器的優勢在于可以全天候工作在各種惡劣天氣條件下。因此環境的變化不僅僅是溫度的變化，還可能工作在不同的濕度環境中。設計工程師在選擇電路材料時常常忽略了材料的吸濕性，而事實上材料的吸濕性對于電路的性能和系統的一致性也是至關重要的。材料較低的吸濕性可以減小電路中介電常數及損耗的變化，從而使電路保持幾乎相同的電路性能，確保雷達傳感器的定位不會出現偏差。

羅杰斯的RO3003?材料能廣泛應用于77GHz汽車毫米波雷達中，低的吸濕性也是其中的一個重要原因。

電路設計完成后需要加工成雷達天線電路。毫米波雷達天線的增益受到電路的插入損耗影響。其中電路的不同表面處理會對電路產生不同的損耗影響。電路的表面處理對PCB電路板加工是非常必要的，它不僅能夠?yàn)楹附犹峁┕饣珊傅谋砻?，同時也為PCB的銅導體提供了保護。然而，大部分PCB表面處理材料的導電性都比銅箔的導電性差。導電性越差產生的導體損耗越高，從而電路的插入損耗也越大，特別是對毫米波電路更加明顯。為更好理解表面處理對損耗性能的影響，基于相同的電路材料使用不同表面處理的情況下加工了多組傳輸線進行損耗的對比。
