一、布線技術的核心訴求：機器人主控板的 “空間與性能” 雙重命題

機器人主控板作為整個系統的 “神經中樞”，承載著指令運算、信號傳輸、外設控制等核心功能 —— 從工業機器人的六軸聯動控制，到協作機器人的力反饋信號處理，再到服務機器人的多傳感器數據融合，所有核心動作的指令都源于此。而隨著機器人技術向 “小型化、高精度、高響應速度” 演進，主控板的設計邊界正被不斷突破：一方面，機器人本體的輕量化需求要求主控板體積持續縮減，PCB 板面積往往壓縮至傳統設計的 50% 以下；另一方面，AI 算法、多模態感知等功能的集成，使得主控板上的元器件數量激增，信號接口從傳統的數十路擴展至數百路，傳輸速率突破 10Gbps。

高密度布線技術的核心價值，正是在 “有限空間” 與 “極致性能” 之間找到平衡點。其定義并非單純的 “線多”，而是以 “布線密度≥200 點 / 平方英寸、線寬 / 線距≤0.1mm、通孔孔徑≤0.3mm、布線層數≥12 層” 為核心指標，在最小化 PCB 面積的同時，確保信號傳輸?shù)耐暾?、電源供?yīng)的穩定性以及系統運行的可靠性。對于機器人而言，高密度布線的優劣直接決定三大核心性能：指令響應延遲（工業機器人需≤1ms）、運動控制精度（重復定位誤差≤±0.01mm）、長期運行穩定性（MTBF≥50000 小時），這三大指標也是區分中高端機器人與普通產品的關鍵技術門檻。

二、高密度布線的四大核心挑戰：從設計到量產的全鏈路瓶頸

機器人主控板的高密度布線，絕非簡單的 “元器件堆砌 + 線路壓縮”，而是面臨著信號、散熱、工藝、可靠性四大維度的疊加挑戰，每一個環節的疏忽都可能導致整個系統失效。

1. 信號干擾：高頻信號的 “串?dāng)_困境”

機器人主控板需同時傳輸數字信號（指令代碼）、模擬信號（傳感器反饋）、功率信號（電機驅動），不同類型信號的頻率差異可達千倍以上 —— 數字信號頻率通常在 1GHz 以上，而模擬信號可能低至幾十 Hz。在高密度布線場景下，線路間距縮小至 0.1mm 以內，相鄰線路之間的電磁耦合效應會急劇增強，導致 “串?dāng)_” 問題：數字信號的高頻噪聲會侵入模擬信號回路，造成傳感器數據失真；功率信號的電流波動會干擾控制信號，引發電機運動抖動。例如，某工業機器人在采用傳統布線方案時，因伺服驅動信號與編碼器反饋信號間距過近，導致重復定位誤差從 ±0.01mm 擴大至 ±0.03mm，直接影響加工精度。

2. 散熱壓力：高密度集成的 “熱失控風險”

元器件的高密度排布必然導致熱量集中 —— 機器人主控板上的 CPU、FPGA、電源管理芯片（PMIC）等核心器件，單位面積功耗可達 5W/cm2 以上。若布線設計中未充分考慮散熱路徑，熱量會在 PCB 內部積聚，導致芯片結溫超過額定值（通常為 125℃），不僅會降低運算速度，還可能引發熱漂移，甚至燒毀元器件。更關鍵的是，機器人的應用場景復雜，工業環境溫度可能高達 60℃，戶外服務機器人需承受 - 20℃~55℃的溫變，這進一步加劇了散熱壓力。某協作機器人曾因主控板散熱設計缺陷，在連續運行 4 小時后，核心芯片溫度升至 140℃，觸發系統保護停機。

3. 工藝限制：精密布線的 “可制造性難題”

高密度布線對 PCB 制造工藝的要求極為嚴苛，線寬 / 線距每縮小 0.01mm，制造難度和成本都會呈指數級上升。例如，當線寬降至 0.08mm 時，PCB板材的銅箔粗糙度需控制在 0.8μm 以下，否則會導致線路蝕刻不均；埋盲孔技術的應用雖然能減少通孔對布線空間的占用，但盲孔的對準精度需達到 ±0.02mm，否則會造成孔壁斷裂。此外，機器人主控板通常需要采用多層板設計（12-20 層），層間介質的厚度均勻性、壓合工藝的穩定性都會影響布線的可靠性。若設計方案超出 PCB 廠家的工藝能力，會導致量產良率大幅下降，甚至無法批量生產。

4. 可靠性隱患：復雜環境下的 “穩定性挑戰”

機器人的運行環境往往伴隨著振動、沖擊、溫濕度變化等惡劣條件，高密度布線的緊湊結構使其對環境變化更為敏感。例如，工業機器人在高速運動時會產生 10-20g 的振動，若布線過程中未充分考慮焊點的機械強度，可能導致線路脫落或焊點開裂；戶外服務機器人面臨的溫濕度循環變化，會引發PCB板材與元器件引腳的熱脹冷縮差異，長期下來會造成線路疲勞斷裂。此外，高密度布線中過孔數量增多，若過孔設計不合理，會導致電流密度過大，引發電遷移現象，縮短主控板的使用壽命。

三、核心解決方案：從設計到制造的全流程優化策略

針對機器人主控板高密度布線的四大挑戰，需構建 “設計先行、材料匹配、工藝協同、測試驗證” 的全流程解決方案，將技術難點轉化為性能優勢。

1. 材料選型：為高密度布線奠定基礎

PCB 板材的選擇直接決定高密度布線的性能上限。對于機器人主控板，需根據應用場景選擇差異化的板材：

? 工業機器人：優先選擇高頻高速板材（如羅杰斯RO4350B、泰康利 TLY-5），其介電常數（εr）穩定在 3.48-3.6，損耗因子（tanδ）≤0.004，能有效降低信號傳輸損耗，確保 10Gbps 以上高頻信號的完整性；同時要求板材的熱導率≥0.8W/(m?K)，提升散熱能力。

? 協作機器人 / 服務機器人：在兼顧信號性能的同時，需控制成本，可選擇改良型 FR-4 板材（如生益 S1141），其介電常數穩定在 4.2，損耗因子≤0.012，且具有良好的機械韌性，能適應振動環境。

? 特殊場景（如高溫、高濕）：選用聚酰亞胺（PI）基材，其耐溫范圍可達 - 200℃~260℃，且具有優異的耐化學腐蝕性，確保主控板在極端環境下的可靠性。

此外，銅箔的選擇也至關重要。高密度布線建議采用電解銅箔（厚度 12-18μm），其表面粗糙度低（Ra≤0.3μm），能減少信號傳輸時的趨膚效應損耗；對于電源層和接地層，可采用加厚銅箔（35-70μm），降低導通電阻，提升散熱效率。

2. 布局策略：精密規劃實現 “空間與性能” 雙贏

布局是高密度布線的核心，需遵循 “分區布局、信號隔離、路徑最短” 三大原則，從源頭減少干擾和損耗：

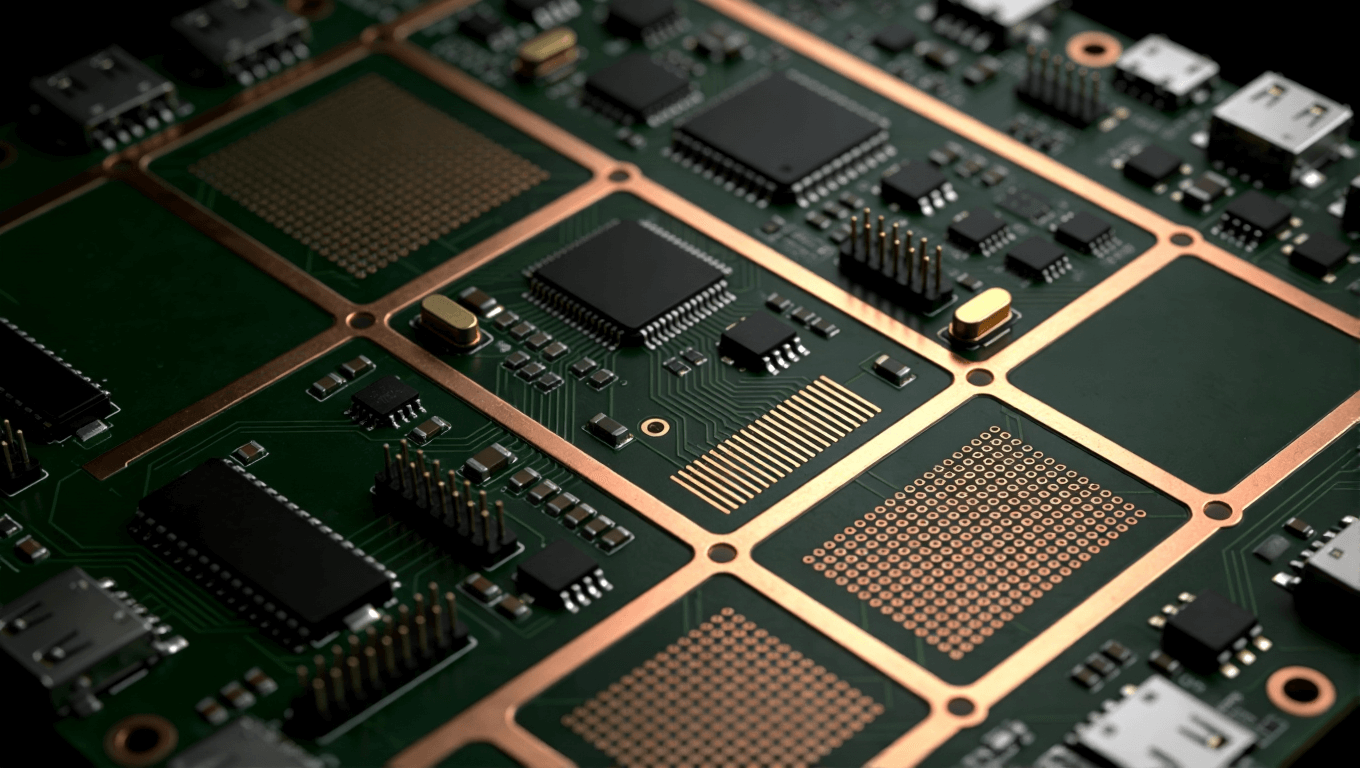

? 分區布局：將主控板劃分為數字區（CPU、FPGA、存儲器）、模擬區（傳感器接口、ADC/DAC）、功率區（電機驅動、PMIC）、接口區（以太網、CAN 總線、USB）四大區域，各區域之間設置接地隔離帶（寬度≥2mm），避免不同類型信號的交叉干擾。例如，將高頻數字芯片（如 FPGA）布置在 PCB 中心區域，模擬傳感器接口布置在邊緣，通過接地隔離帶阻斷電磁耦合路徑。

? 差分信號布線：對于編碼器、以太網等高頻差分信號，采用 “等長、等距、對稱” 的布線方式，線寬控制在 0.1-0.12mm，線距為線寬的 2-3 倍，確保差分對的阻抗匹配（通常為 100Ω），減少信號反射和串?dāng)_。同時，差分信號的布線長度差需控制在 5mm 以內，避免相位偏移導致信號失真。

? 電源平面優化：采用 “分層供電 + 星形接地” 的設計，數字電源和模擬電源分別布置在不同的電源層，避免電源噪聲相互干擾；接地層采用完整的銅皮設計，減少接地阻抗，為信號提供穩定的參考平面。對于大功率器件（如電機驅動芯片），在其下方設置散熱通孔（孔徑 0.3mm，間距 1mm），將熱量快速傳導至接地層。

? 元器件排布：遵循 “就近布局” 原則，將功能相關的元器件（如 CPU 與存儲器、傳感器與 ADC 芯片）盡量靠近，縮短信號路徑，減少傳輸損耗；對于發熱量大的器件（如 PMIC、FPGA），預留足夠的散熱空間（間距≥3mm），避免熱量積聚。

3. 信號完整性優化：攻克高頻傳輸?shù)?“失真難題”

信號完整性是高密度布線的核心指標，需通過阻抗匹配、屏蔽設計、濾波處理等手段，確保信號在傳輸過程中不失真：

? 阻抗匹配：根據信號類型確定阻抗值（如 USB 3.0 為 90Ω，HDMI 為 100Ω，以太網為 100Ω），通過調整線寬、線距、介質厚度實現阻抗匹配。例如，在 FR-4 板材（介質厚度 0.2mm）上，要實現 100Ω 差分阻抗，線寬需控制在 0.1mm，線距為 0.2mm。

? 屏蔽設計：對于高頻信號（頻率≥1GHz）或敏感信號（如傳感器模擬信號），采用屏蔽線或屏蔽層進行隔離。例如，在編碼器信號布線外側設置接地屏蔽帶，將信號與外界干擾隔離；對于功率信號線路，采用銅皮包裹設計，減少電磁輻射。

? 濾波處理：在電源入口處設置 EMI 濾波器，抑制電源噪聲；在數字芯片的電源引腳旁布置去耦電容（0.1μF 陶瓷電容 + 10μF 鉭電容），濾除高頻噪聲，為芯片提供穩定的供電；在模擬信號輸入端設置 RC 濾波電路，減少高頻干擾。

? 過孔優化：高密度布線中過孔數量較多，過孔的寄生電感和寄生電容會影響信號傳輸。建議采用埋盲孔技術，減少過孔對表面布線空間的占用；同時，過孔直徑控制在 0.2-0.3mm，孔壁厚度≥20μm，確保導通可靠性；對于高頻信號，盡量減少過孔數量，若必須使用，需在過孔兩側設置接地過孔，形成屏蔽環。

4. 熱管理設計：解決高密度集成的 “散熱痛點”

熱管理設計與布線設計相輔相成，需從 “散熱路徑規劃、散熱結構設計、散熱材料應用” 三個維度入手，確保主控板的工作溫度控制在安全范圍內：

? 散熱路徑規劃：通過布線布局優化，將發熱量大的器件（如 FPGA、PMIC）布置在 PCB 的邊緣或散熱通孔密集區域，使熱量能快速傳導至外殼或散熱片；電源層和接地層采用大面積銅皮設計，銅皮面積占比≥70%，利用銅皮的高導熱性分散熱量。

? 散熱結構設計：在核心發熱器件上方設置散熱通孔陣列（孔徑 0.3mm，間距 1mm），將熱量從器件表面?zhèn)鲗?dǎo)至接地層；對于功率密度較高的區域（如電機驅動區），采用金屬基板（IMS）或熱電冷卻器（TEC），提升散熱效率；PCB 板邊緣設計散熱缺口，便于與外殼或散熱片接觸。

? 散熱材料應用：在核心芯片與散熱片之間涂抹導熱硅脂（導熱系數≥3W/(m?K)）或粘貼導熱墊（厚度 0.5-1mm），減少接觸熱阻；對于密封式機器人主控板，采用熱管或均熱板將熱量傳導至外殼，避免內部熱量積聚。

5. 制造工藝協同：確保設計方案的可量產性

高密度布線的設計方案需與 PCB 制造工藝緊密協同，否則會導致量產良率低下。在設計階段，需充分考慮 PCB 廠家的工藝能力：

? 線寬 / 線距控制：根據廠家的蝕刻精度（通常為 ±0.01mm）確定最小線寬 / 線距，建議預留 10% 的工藝余量，例如設計線寬 0.1mm，實際生產時可允許 ±0.001mm 的偏差。

? 埋盲孔工藝：選擇具備高精度埋盲孔加工能力的廠家，確保盲孔對準精度≤±0.02mm，孔壁銅厚≥20μm，避免出現孔壁斷裂或?qū)ú涣嫉膯?wèn)題。

? 阻焊與絲?。翰捎酶泄庾韬竸?/span>SMOBC），確保阻焊層的厚度均勻（10-15μm），避免覆蓋線路或過孔；絲印字符需清晰可辨，字符高度≥0.8mm，間距≥0.2mm，便于生產過程中的檢測和維修。

? DFM 設計：在設計完成后，進行可制造性設計（DFM）檢查，優化線路走向，避免出現銳角（建議角度≥135°）、孤島銅皮、窄間距過孔等問題，降低生產難度。

四、行業應用案例：高密度布線技術的實戰落地

1. 工業機器人六軸控制器主控板

某高端工業機器人廠家為提升產品的加工精度和響應速度，采用 16 層 HDI 板設計主控板，布線密度達到 280 點 / 平方英寸，線寬 / 線距為 0.08mm/0.1mm，采用埋盲孔技術減少過孔占用空間。通過分區布局（數字區、模擬區、功率區隔離）和差分信號布線（編碼器信號阻抗匹配 100Ω），有效降低了串?dāng)_，使重復定位誤差從 ±0.02mm 提升至 ±0.008mm；同時，在 FPGA 和 PMIC 下方設置散熱通孔陣列，結合導熱硅脂和散熱片，將核心芯片溫度控制在 85℃以下，確保連續運行 24 小時無故障。該主控板的成功應用，使機器人的加工效率提升了 15%，市場競爭力顯著增強。

2. 協作機器人輕量化主控板

協作機器人要求主控板體積小、重量輕，某廠家采用 12 層改良型 FR-4 板設計，PCB 面積僅為傳統設計的 60%，布線密度 220 點 / 平方英寸。通過 “就近布局” 和 “星形接地” 設計，縮短了信號路徑，減少了電源噪聲干擾；采用聚酰亞胺基材的柔性 PCB 部分區域，適應機器人的彎曲安裝需求；在散熱設計上，采用大面積銅皮和散熱缺口，結合外殼散熱，使主控板在 - 10℃~50℃的環境溫度下穩定運行。該主控板的重量?jī)H為 120g，比傳統產品減輕了 40%，且響應延遲≤0.8ms，滿足協作機器人的輕量化和高精度控制需求。

3. 服務機器人多傳感器融合主控板

服務機器人需要集成攝像頭、麥克風、紅外傳感器等多種外設，主控板需處理大量的多媒體數據和傳感器信號。某廠家采用 14 層高速板材（羅杰斯 RO4350B）設計，布線密度 250 點 / 平方英寸，支持 10Gbps 以太網信號傳輸。通過屏蔽設計（高頻信號采用屏蔽線）和濾波處理（電源入口設置 EMI 濾波器），有效抑制了電磁干擾，確保傳感器數據傳輸?shù)臏?zhǔn)確性；在熱管理方面，采用金屬基板和導熱墊，將 CPU 和 FPGA 的溫度控制在 90℃以下。該主控板成功實現了 8 路攝像頭信號、16 路麥克風信號和 32 路傳感器信號的同步處理，使服務機器人的環境感知能力大幅提升，能夠快速響應用戶指令。

五、未來趨勢：機器人主控板高密度布線的技術演進

隨著機器人技術向 “智能化、自主化、小型化” 深度發展，主控板高密度布線將呈現三大技術趨勢：

1. 異構集成技術的深度應用

未來的機器人主控板將不再是單純的 PCB 布線，而是向 “系統級封裝（SiP）” 方向發展，將 CPU、FPGA、存儲器、傳感器等器件集成在一個封裝內，通過微互連技術（如硅通孔 TSV、微凸點）實現高密度連接。這種方式不僅能進一步縮小主控板體積，還能減少信號傳輸路徑，提升系統性能。例如，采用 SiP 技術的主控板，布線密度可突破 500 點 / 平方英寸，信號傳輸速率可達 25Gbps 以上。

2. AI 輔助布線的普及

傳統的高密度布線依賴工程師的經驗，設計周期長且容易出現疏漏。未來，AI 輔助布線工具將成為主流，通過機器學習算法分析信號類型、元器件布局、工藝約束等因素，自動生成最優的布線方案。AI 輔助布線不僅能縮短設計周期（預計可減少 30% 以上的設計時間），還能提升布線的合理性和可靠性，降低信號干擾和散熱風險。

3. 綠色低碳與高可靠性的平衡

在機器人應用場景不斷擴展的同時，對主控板的綠色低碳和可靠性要求也將不斷提高。未來的高密度布線將采用更環保的 PCB 材料（如無鉛焊料、可降解基材），降低對環境的污染；同時，通過仿真技術（如電磁仿真、熱仿真）提前預判潛在問題，優化布線設計，提升主控板的抗振動、抗沖擊、耐溫濕度變化能力，滿足極端環境下的應用需求。

六、結語：高密度布線 —— 機器人主控板的 “性能基石”

機器人主控板的高密度布線，是一門融合了材料科學、電子設計、制造工藝的綜合性技術，其核心價值在于通過精密的布局規劃和技術優化，在有限的空間內實現極致的性能表現。對于機器人企業而言，掌握高密度布線技術，不僅能突破產品的性能瓶頸，還能提升市場競爭力，在高端機器人市場占據一席之地。
