一、開篇：高頻時代下，毫米波PCB的技術挑戰不容忽視

當5G通信進入毫米波階段，當自動駕駛的車載雷達突破77GHz頻段，當衛星互聯網對信號傳輸效率提出更高要求，毫米波技術正以迅猛之勢滲透到多個高端制造領域。而作為毫米波設備核心載體的PCB（印制電路板），卻成為了很多企業研發路上的“攔路虎”。

毫米波頻段（30GHz-300GHz）的電磁特性與低頻段截然不同，信號波長極短、傳輸損耗敏感、阻抗匹配要求精準，這使得常規PCB的材料選擇和工藝標準完全無法滿足需求。某衛星通信企業的研發團隊曾透露，他們在推進60GHz毫米波通信PCB項目時，因?qū)牡慕殡姵?shù)穩定性認知不足，導致首批樣品的信號衰減量比設計值高出30%，直接導致研發進度延誤2個月；另一車載電子企業則因蝕刻工藝精度不夠，線路邊緣出現毛刺，使得雷達PCB的抗干擾能力不達標，連續4次打樣才勉強滿足要求。

如果你正投身于毫米波相關產品的研發，或是在PCB選型、生產中面臨類似困境，本文將系統拆解毫米波頻段PCB對材料和工藝的特殊要求，結合實戰經驗分析核心控制點與常見問題解決方案，幫你理清技術思路，避開研發與生產中的關鍵陷阱。

二、毫米波頻段PCB的核心技術痛點與風險隱患

毫米波的高頻特性放大了PCB在材料性能和工藝精度上的微小缺陷，這些問題若得不到解決，將直接影響產品性能與可靠性，甚至導致項目失敗。

（一）核心技術痛點

1. 信號損耗敏感：毫米波信號的介質損耗、導體損耗和輻射損耗會隨頻率升高呈指數級增長，尤其是介質損耗，成為制約信號傳輸距離和效率的關鍵因素。

2. 阻抗匹配難度大：阻抗偏差會引發信號反射、失真，常規PCB±10%的阻抗公差完全無法滿足毫米波需求，高精度場景下需控制在±3%以內，對材料特性和工藝控制的一致性要求極高。

3. 工藝精度門檻高：毫米波PCB的線路寬度、間距通常需控制在0.1mm以下，部分高精度產品甚至低至0.05mm，鉆孔孔徑最小可達0.08mm，遠超常規PCB的工藝精度標準。

4. 環境適應性要求嚴：毫米波設備多應用于車載、戶外通信等場景，需承受-40℃至85℃的寬溫范圍、濕度變化及振動沖擊，這要求PCB材料和工藝具備優異的穩定性和可靠性。

（二）未解決痛點的風險隱患

1. 研發成本激增：反復打樣、材料浪費、技術調試等會導致研發成本翻倍，部分企業因成本失控被迫終止項目。

2. 產品競爭力下降：研發周期延誤將錯過市場窗口期，尤其是在技術迭代快速的5G、自動駕駛領域，時間劣勢可能直接導致產品失去競爭力。

3. 終端產品故障：PCB性能不穩定會引發終端設備信號中斷、抗干擾能力差等問題，嚴重時可能導致設備故障，損害品牌信譽。

三、毫米波頻段PCB對材料的特殊要求

材料是毫米波PCB性能的基礎，從基材到銅箔、阻焊劑，每一種材料的選擇都直接影響最終產品的表現，需嚴格遵循高頻低損耗、高穩定性、高精度的核心原則。

（一）基材：高頻低損耗是核心訴求

1. 介電常數（Dk）：需滿足低數值且高穩定性。介電常數越低，信號傳輸速度越快、損耗越小，毫米波頻段建議選擇Dk（1GHz下）在2.2-3.0之間的基材。同時，介電常數受溫度影響需極小，在-40℃至85℃范圍內變化量≤±0.05，否則會導致阻抗波動過大。常見優質基材包括純PTFE（聚四氟乙烯）、陶瓷填充PTFE、改性PPO等。

2. 介質損耗因子（Df）：需盡可能降低，直接決定信號衰減程度。毫米波頻段下，Df（1GHz下）應≤0.003，純PTFE基材的Df可低至0.0009，是極致性能場景的首選；陶瓷填充PTFE基材Df約為0.002，兼顧性能與性價比，適用于多數主流場景。

3. 熱穩定性：需耐受高溫環境，玻璃化轉變溫度（Tg）≥260℃，確保在回流焊（260℃左右）和長期使用過程中不發生變形、開裂。熱膨脹系數（CTE）需控制在合理范圍，減少溫度變化導致的板材翹曲，避免線路斷裂或焊點脫落。

4. 物理特性：平整度要求極高，每100mm長度內翹曲度≤0.5mm，確保后續線路制作和層壓工藝的精度；板材厚度均勻性公差≤±5%，避免因厚度不均導致阻抗偏差。

（二）銅箔：低粗糙度+高導電率

1. 表面粗糙度：需選擇低粗糙度銅箔，減少導體損耗和趨膚效應影響。建議采用低輪廓銅箔（LP銅箔，Rz≤1.0μm）或超低輪廓銅箔（VLP銅箔，Rz≤0.5μm），避免因銅箔表面凹凸導致信號傳輸路徑變長、損耗增加。

2. 導電性能：導電率≥98%的無氧銅箔為首選，確保信號傳輸過程中導體損耗最小化；銅箔厚度均勻性公差≤±5%，厚度選擇需結合線路寬度和阻抗要求，常規厚度為12μm-35μm。

3. 附著力：與基材的結合力需達標，避免在層壓、焊接或使用過程中出現銅箔脫落現象，確保產品長期可靠性。

（三）阻焊劑：低損耗+高絕緣性

1. 介質損耗：阻焊劑需具備低Df（1GHz下≤0.005），避免因阻焊劑損耗過大增加整體信號衰減，尤其在高頻段，阻焊劑的損耗影響不可忽視。

2. 絕緣性能：擊穿電壓≥15kV/mm，確保線路間距極小的毫米波PCB不會出現漏電或短路，同時需具備良好的耐濕性，在85%濕度環境下絕緣性能無明顯下降。

3. 耐高溫與兼容性：需耐受260℃回流焊溫度，且與基材、銅箔的兼容性良好，不會發生化學反應導致性能退化；表面平整度好，不影響后續焊接和裝配精度。

四、毫米波頻段PCB對工藝的特殊要求

工藝是將材料性能轉化為產品實力的關鍵，毫米波PCB的工藝需圍繞“高精度、低損耗、高穩定”展開，從線路制作到阻抗控制、層壓、鉆孔，每一個環節都需嚴格把控。

（一）線路制作工藝：精準蝕刻+低損耗處理

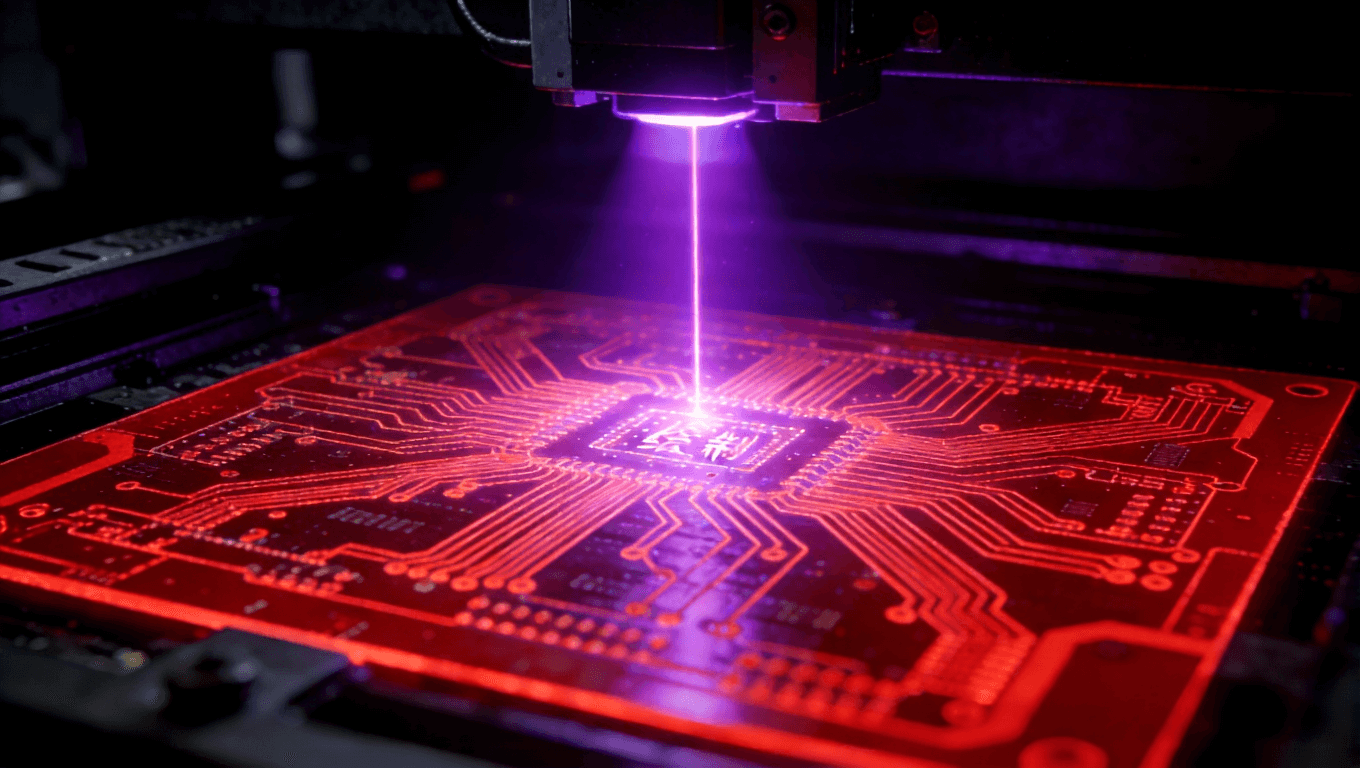

1. 線路精度控制：采用高精度光刻技術，配合酸性蝕刻液，實現精細線路制作。線路寬度和間距公差≤±0.01mm，確保滿足0.05mm-0.1mm的精細線路要求；蝕刻過程中嚴格控制溫度（25℃-30℃）和時間，避免出現側蝕、欠蝕或過蝕，確保線路邊緣光滑無毛刺。

2. 表面處理工藝：優先選擇化學鍍銀或電鍍鎳金工藝?；瘜W(xué)鍍銀導電性能優異，Df低，能有效減少信號損耗，但需進行抗氧化處理（如涂覆防氧化膜），避免長期使用中氧化變色；電鍍鎳金工藝穩定性強，耐磨損、抗氧化，適用于對可靠性要求極高的場景。

（二）阻抗控制工藝：全流程精準把控

1. 前期設計：采用專業阻抗計算軟件，結合基材介電常數、板材厚度、線路寬度、銅箔厚度等參數，精準計算阻抗值，制定詳細的阻抗設計方案；針對差分阻抗、特性阻抗等不同需求，優化線路結構和間距。

2. 生產過程控制：每批次生產前制作阻抗測試樣品，采用阻抗測試儀進行實時監控，確保阻抗值在±3%-±5%的公差范圍內；實時把控基材厚度、介電常數、蝕刻深度等關鍵參數，避免因參數波動導致阻抗偏差。

3. 后期檢測：成品出廠前對每塊PCB進行阻抗全檢，不合格產品直接剔除，確保交付產品的阻抗一致性。

（三）層壓工藝：精準對齊+無缺陷成型

1. 對齊精度控制：采用高精度層壓設備和定位銷定位技術，確保多層板層壓對齊公差≤0.02mm，避免因?qū)娱g錯位導致線路短路或信號傳輸異常；層壓前對每一層芯板進行平整度檢查，確保無翹曲、變形。

2. 工藝參數優化：根據基材特性設置層壓溫度、壓力和時間，例如PTFE基材層壓溫度需控制在370℃左右，壓力2.5-3.0MPa，時間根據板材厚度調整（通常為60-90分鐘）；層壓過程中采用分步升溫、保溫的方式，避免產生氣泡，確保層間結合緊密，無分層、氣泡等缺陷。

（四）鉆孔工藝：微小孔徑+高質量孔壁

1. 孔徑精度控制：采用高精度數控鉆孔機，配合金剛石鉆頭，實現0.08mm-0.3mm微小孔徑的精準鉆孔，孔徑公差≤±0.01mm；鉆孔前對板材進行預定位，避免鉆孔偏移。

2. 孔壁質量控制：鉆孔后進行去毛刺處理，確?？妆诠饣瑹o毛刺、無掛錫；采用化學沉銅+電鍍銅工藝，確?？妆阱冦~厚度均勻（15μm-20μm），導電性能良好，避免出現孔壁空洞、鍍層脫落等問題。

五、實戰案例：毫米波PCB技術難題的解決方案

（一）案例1：77GHz車載雷達PCB，60分鐘工程響應解決阻抗偏差

客戶背景：國內某車載電子企業，研發77GHz車載雷達PCB，此前與供應商合作時，阻抗偏差超過±10%，連續2次打樣失敗，項目延誤1個月。

客戶需求：阻抗公差控制在±3%以內，打樣周期≤7天，解決信號反射問題。

解決方案：

1. 客戶發送Gerber文件后，我們的工程師60分鐘內完成工程響應，重新進行阻抗設計，結合PTFE基材（Dk=2.2，Df=0.0009）特性，優化線路寬度和間距，修正原設計中的不合理之處。

2. 生產過程中，采用低輪廓銅箔（Rz=0.8μm），嚴格控制蝕刻精度和層壓對齊精度，每2小時進行一次阻抗抽樣檢測。

項目成果：一次打樣通過，阻抗偏差穩定在±2.5%以內，打樣周期5天，幫助客戶挽回延誤進度，后續簽訂長期合作協議，批量生產良率達98.5%。

（二）案例2：80GHz 5G通信PCB，24小時技術支持攻克信號衰減

客戶背景：某通信設備企業，研發80GHz 5G基站PCB，信號衰減量超過20dB，無法滿足產品要求，且對基材選型存在疑問。

客戶需求：信號衰減量≤12dB，提供材料選型指導，快速獲得報價和方案。

解決方案：

1. 客戶提出技術疑問后，技術團隊24小時內響應，通過線上會議詳解毫米波基材選型要點，推薦陶瓷填充PTFE基材（Dk=2.6，Df=0.002），提供材料性能測試報告和選型對比方案。

2. 優化線路設計，采用化學鍍銀表面處理，減少導體損耗；調整層壓和蝕刻參數，進一步降低信號衰減。

3. 客戶確認方案后，25分鐘內完成報價回復，快速推進打樣。

項目成果：打樣產品信號衰減量僅10dB，滿足客戶要求；批量生產后信號衰減一致性控制在±0.5dB以內，客戶研發周期縮短2周。

六、毫米波PCB項目常見9大疑問解答

1. 毫米波PCB報價需要多久？

我們對標準制程內的毫米波PCB，收到Gerber文件和需求后，5-30分鐘內即可給出精準報價，無需長時間等待。

2. 工程疑問多久能得到回復？

工程師實行早晚輪班制，確保60分鐘內工程響應，無論是材料選型、阻抗設計還是工藝優化，都能快速獲得專業解答。

3. 打樣周期最短是多久？

常規打樣周期5-7天，支持加急服務，最快3天完成打樣，滿足緊急研發進度需求。

4. 起訂量有要求嗎？

支持小批量定制，起訂量低至10片，適配研發打樣和小批量生產需求，降低初期成本。

5. 生產進度會實時反饋嗎？

會安排專屬客服對接，實時反饋材料采購、生產加工、測試檢驗等進度，讓你隨時掌握項目動態。

6. 產品質量有保障嗎？提供測試報告嗎？

每批次產品均經過阻抗測試、信號衰減測試、絕緣性能測試等多維度檢測，提供詳細測試報告；質量問題無條件退換貨。

7. 后續使用中遇到技術問題怎么辦？

提供24小時技術支持，焊接、安裝、使用過程中的任何PCB相關問題，都能快速獲得解決方案。

8. 可以定制個性化方案嗎？

會根據你的應用場景（車載、通信、衛星互聯網等）和性能要求，定制材料選型、工藝優化的個性化方案，確保產品適配需求。

9. 如何提交詢盤和相關文件？

建議通過官方詢盤郵箱sales@ipcb.cn提交，附上Gerber文件、性能參數、數量等信息，我們會第一時間對接需求。

七、毫米波PCB選型核心原則：3點避開選型誤區

1. 性能與場景精準匹配

車載場景優先選擇耐高溫（Tg≥280℃）、抗干擾能力強的PTFE基材；5G通信場景側重低信號衰減，選擇Df≤0.002的基材；衛星互聯網場景需兼顧輕量化和可靠性，選擇薄型低損耗基材。

2. 平衡性能與成本

無需盲目追求最高端的材料，若性能要求適中，陶瓷填充PTFE、改性PPO等基材性價比更高；我們的技術團隊會根據你的預算和需求，推薦最優材料組合。

3. 優先選擇專業供應商

毫米波PCB技術門檻高，需選擇具備高頻PCB研發生產經驗、專業技術團隊和完善檢測體系的供應商；同時關注供應商的響應速度和技術支持能力，確保項目順利推進。

八、結尾：專業支持，助力毫米波PCB項目高效落地

毫米波技術的發展，對PCB的材料和工藝提出了前所未有的挑戰，但同時也為企業帶來了新的市場機遇。選擇合適的材料、把控核心工藝、獲得專業技術支持，是毫米波PCB項目成功的關鍵。

我們深耕PCB行業多年，針對毫米波頻段的特殊要求，形成了成熟的材料選型體系、精準的工藝控制流程和完善的技術支持服務。30分鐘快速報價讓你無需等待預算評估，60分鐘工程響應幫你快速解決技術疑問，24小時技術支持全程護航項目推進，從研發打樣到批量生產，我們始終以專業、高效、可靠的服務，幫你避開技術陷阱，降低研發成本，縮短項目周期。

如果你的毫米波PCB項目正面臨材料選型、工藝控制、性能達標等難題，或是需要報價、打樣、技術咨詢，歡迎立即發送需求至官方詢盤郵箱sales@ipcb.cn，附上Gerber文件和詳細要求。我們的技術團隊將快速響應，為你提供個性化解決方案，助力你的產品在高頻時代搶占市場先機，實現技術突破與商業成功！
