什么是電路板鍍通孔(PTH)?
電路板鍍通孔(Plating Through Hole,簡稱 PTH)是多層 PCB 實現層與層之間電氣互連的基礎結構。它通過在鉆穿的孔壁上沉積一層銅,使原本絕緣的孔壁具備導電能力。
很多工程師容易將 “通孔” 和 “鍍通孔” 畫等號,但實際上,通孔描述的只是物理形態(貫穿全板),而電路板鍍通孔特指經過了金屬化處理的那一種。
PTH 在實際電路中承擔兩個核心功能:
第一,為插腳元件提供安裝和焊接位置。像連接器、大容量電解電容這類通孔插裝元件,引腳穿過 PTH 后通過波峰焊或手工焊固定,同時完成電氣連接。
第二,實現不同層間的信號導通。比如,表層的一條信號線要連到內層的地平面,就必須通過 PTH 來完成垂直方向的連接??梢哉f,沒有PCB 鍍通孔工藝,多層板的設計就無從談起。
與它相對的是非鍍通孔(NPTH),孔壁沒有銅,只起機械固定或散熱作用,比如螺絲安裝孔。區分 PTH 和 NPTH,最直接的方法是看孔壁:對著光,有金屬光澤的即是 PTH。
在工藝端,實現 PTH 的關鍵步驟是化學沉銅 —— 通過化學反應在絕緣孔壁上先沉積一層極薄的銅層(通常 0.5~2.0μm),為后續電鍍加厚打下導電基礎。這不僅關系到孔壁的導電性,更直接決定了后續電鍍銅層的結合力。
鍍通孔是怎么制造出來的?
了解 PTH 的制造流程,才能在設計階段做出更合理的決策。整個工藝鏈可分為三個核心步驟:
第一階段:鉆孔與去鉆污

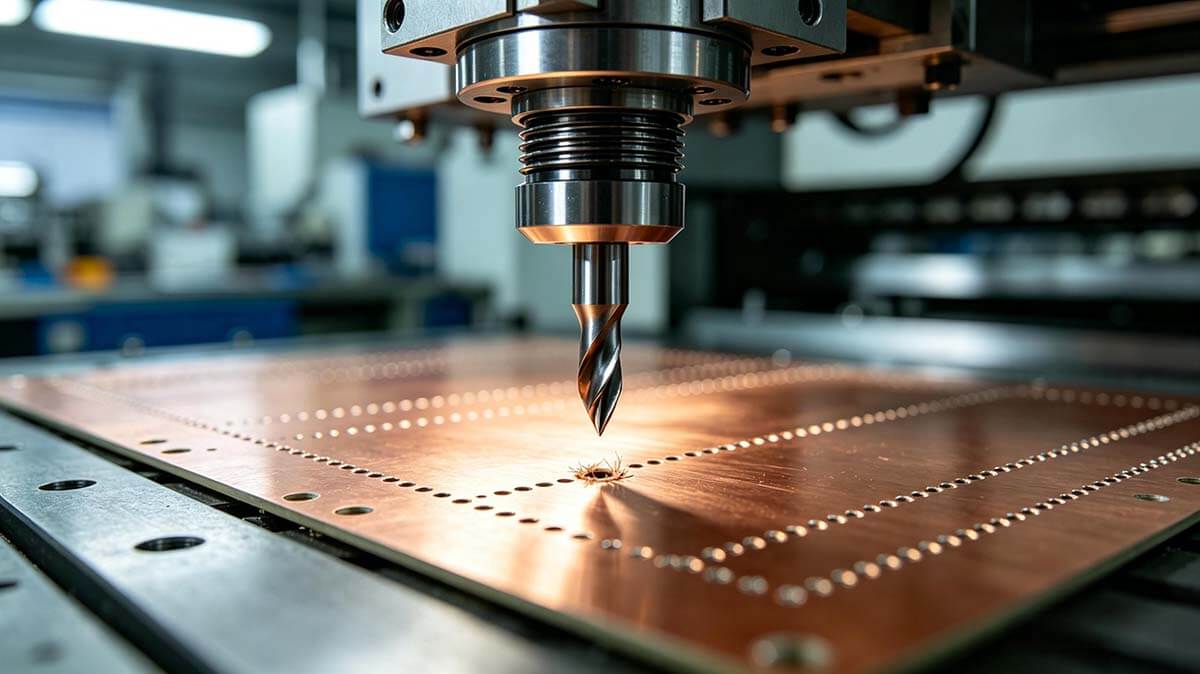

高速數控鉆機以 80,000~300,000 轉 / 分鐘的轉速鉆穿層壓板。鉆頭摩擦產生的高溫會使環氧樹脂融化并涂抹在孔壁上,形成一層薄薄的鉆污。這層鉆污如果不徹底清除,后續的銅根本鍍不上去。
去除鉆污通常采用高錳酸鉀法,利用其強氧化性將環氧樹脂污垢分解掉。這個環節最容易出的問題是凹蝕深度不均,導致內層銅環沒有完全暴露出來,為后續的連接失效埋下隱患。
第二階段:化學沉銅(孔金屬化)

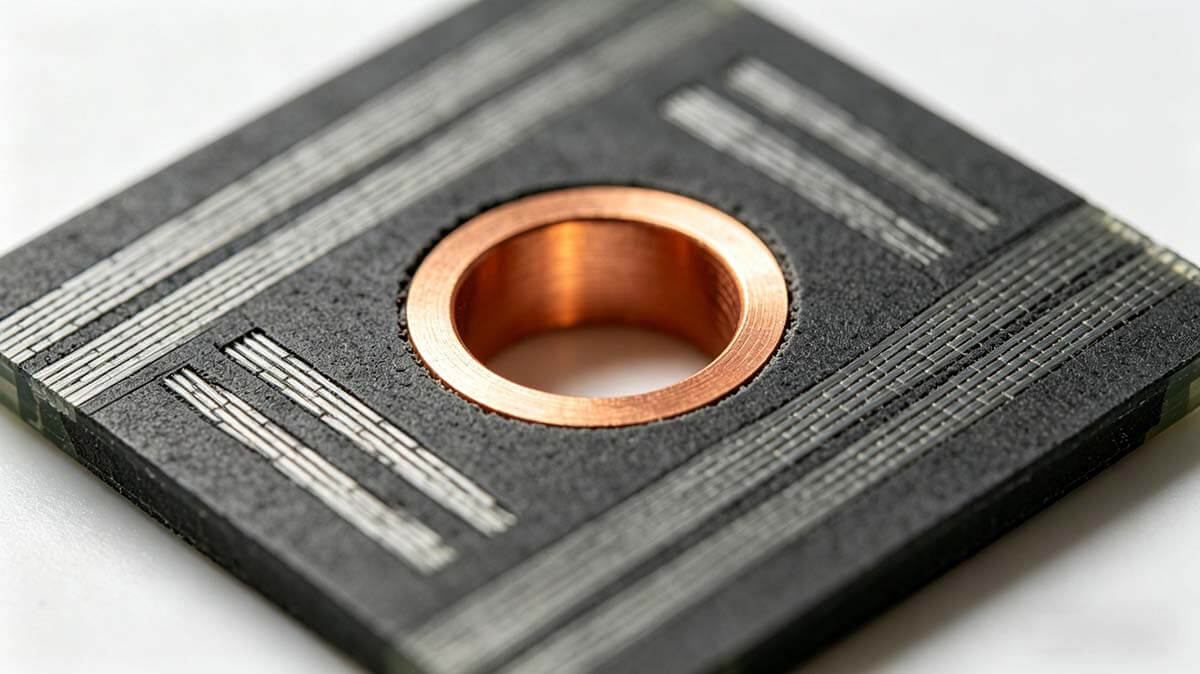

這是讓絕緣孔壁 “變導電” 的關鍵。工件依次經過整孔、微蝕、活化等步驟。其核心原理是,通過鈀催化劑吸附在孔壁,催化銅離子還原反應,在孔壁上沉積出那層 0.5~2.0μm 厚的化學銅層。
生產中最常見的異常是孔內氣泡未完全排出,導致局部漏鍍,形成點狀空洞。加強藥水槽的震動與搖擺,通常能有效解決此類問題。
第三階段:電鍍加厚
化學沉銅層太薄且脆,必須通過電鍍加厚至 20~25μm(IPC Class 2/3 要求)。常規酸性鍍銅槽,銅離子濃度 60-80g/L,硫酸濃度 180-220g/L,在 1.5-3.0 A/dm2 的電流密度下,大約每小時能沉積 25μm 銅。
這個階段的核心挑戰是深鍍能力。電流總是優先選擇阻力最小的路徑,也就是孔口處,導致孔口銅長得快,孔中間長得慢,形成 “狗骨頭” 狀的鍍層。這在縱橫比超過 10:1 的深孔中尤為突出。

鍍通孔 vs 非鍍通孔:工程師如何一眼判斷?
在實際的來料檢驗或產線排查中,快速準確地區分兩者是基本功。這里提供三種方法:
方法一:目視檢查(最快)
對著光源觀察孔壁,電路板鍍通孔的內壁有明顯金屬反光,呈現亮銅色或經表面處理后的銀白色。而非鍍通孔(NPTH)看到的是基材本身的顏色,通常是環氧樹脂的暗黃或玻璃纖維的灰白。需注意,部分經過 OSP 處理后的板子,孔壁可能偏暗,容易誤判。
方法二:萬用表測試(最準)
將萬用表調至蜂鳴檔,表筆分別接觸孔兩端的焊盤。PTH 會導通,發出蜂鳴聲;NPTH 則不導通。這個方法最可靠,但前提是該孔在設計中兩端均有測試點。
方法三:查閱設計文件(設計端)
在 EDA 軟件中,PTH 通常被定義為 Via 或帶有金屬化屬性的 Pad,而 NPTH 則被明確定義為 Mechanical Hole 或 Mounting Hole。
一個常見的設計陷阱:安裝孔接地。如果設計要求螺絲孔與 PCB 地網絡連接,實現外殼接地,那么它必須被設計成 PTH。如果只是純粹的機械固定,用 NPTH 即可。 |
PTH vs NPTH 核心特性對比:
對比維度 | PTH(鍍通孔) | NPTH(非鍍通孔) |
孔壁特征 | 有化學沉銅 + 電鍍銅層,具金屬光澤 | 無金屬化處理,可見基材 |
電氣連接 | 有,導通各層 | 無,絕緣 |
主要用途 | 元件焊接孔、不同層間信號傳導 | 螺絲孔、定位孔 |
設計標記 | Via / PTH Pad | Mechanical / NPTH Hole |
制造成本 | 包含金屬化等系列工序,較高 | 僅鉆孔,較低 |
PTH 設計的關鍵參數與優化策略
從設計到量產,控制好幾個關鍵參數就能顯著提升鍍通孔的可靠性。這比出了問題再去查原因要高效得多。
縱橫比:越小越可靠
縱橫比 = 板厚 / 成品孔徑。這是衡量 PTH 制造難度和可靠性的核心指標??v橫比越低,電鍍液在孔內交換越充分,鍍層也就越均勻。
? 縱橫比 ≤ 6:1:常規工藝,良率極高。
? 縱橫比 8:1 ~ 10:1:需要穩定的工藝控制,屬于中高難度。
? 縱橫比 > 12:1:工藝挑戰巨大,需使用脈沖電鍍等高級技術,孔銅厚度的均勻性是主要瓶頸。
根據 IPC-6012 標準,Class 2 產品要求平均孔銅厚度≥20μm,最薄處≥18μm;Class 3 產品則要求平均≥25μm,最薄處≥20μm。在設計上,如果空間允許,優先選大孔徑來降低縱橫比,這是最直接有效的手段。
環孔:留有公差裕量
環孔指的是鉆孔邊緣到焊盤邊緣的銅環寬度。IPC 標準允許的破孔環最小值為 0.05mm,但在量產中,考慮到鉆孔公差(通常為 ±0.075mm),建議至少預留 0.125~0.15mm 的環孔,以預防鉆孔偏位導致的斷路風險。焊盤直徑的建議公式為:焊盤直徑 ≥ 成品孔徑 + (2 × 環孔寬度) + 鉆孔公差。
背鉆:高頻板的必要工序
通孔貫穿整個板子,但信號可能只從頂層走到第 3 層。在連接處以下那段多余的孔銅,被稱為 “stub”。在高頻信號下,這個 stub 就像一個不匹配的天線,會造成信號反射和衰減。一般經驗是,信號速率超過 5Gbps 或頻率高于 3GHz 時,就需要評估背鉆的必要性。背鉆的目標,就是將多余的 stub 用控深鉆頭去除,將殘余 stub 長度控制在 1-5mil(約 0.025-0.125mm),以消除其對信號完整性的影響。
盤中孔:高密度設計的最后手段
對于 0.5mm pitch 以下的 BGA,扇出通孔的空間被完全擠占,只能將過孔直接打在焊盤上。盤中孔必須用樹脂或銅漿填平并電鍍封口,以保證焊盤表面的平整度和可焊性。這大幅增加了工藝復雜度和成本,是高密度設計中 “不得不為” 的選擇。
高縱橫比 PTH 電鍍:常見缺陷與現場診斷
這是 PCB 制造中最棘手的環節之一??自叫 逶胶?,液體的流動就越不順暢,各種缺陷隨之而來。
缺陷速查表
缺陷形態 | 可能的根本原因 | 對策方向 |
孔中間銅薄或呈沙漏形 | 深鍍能力不足;銅離子補充慢 | 降低電流密度;改用脈沖電鍍;提高硫酸銅比 |
孔壁出現點狀空洞 | 沉銅時氣泡殘留;活化不充分 | 加強震蕩與搖擺;檢查活化液活性 |
內層連接處楔形空洞 | 去鉆污不徹底;化學銅攻擊 | 優化凹蝕參數;檢查鉆孔的孔壁粗糙度 |
孔銅熱沖擊后斷裂 | CTE 不匹配應力累積;孔銅偏薄 | 增加目標孔銅厚度;選用低 CTE 板材 |
當切片分析顯示孔中間銅厚不到孔口的 40% 時,基本可以斷定是藥水交換不足所致。在改善措施上,將傳統的垂直電鍍線升級為水平電鍍線,讓藥水流向與板面平行,是解決高縱橫比通孔電鍍深鍍能力瓶頸的根本性方案之一。
鍍通孔與其他孔型的協同設計
電路板鍍通孔在多高層板中并非孤立存在,它通常需要與盲孔、埋孔搭配使用,才能在密度、信號質量和成本之間取得平衡。
孔型 | 功能定位 | 適用場景 |
通孔 (PTH) | 貫穿全板,成本最低 | 低速信號、電源及地互連、連接器安裝 |
盲孔 | 連通外層與內層,不占大空間 | 高密度布線區,表層至相鄰內層的高速信號 |
埋孔 | 內層之間互連,釋放表層空間 | 8 層以上高密度板,內層區域互聯 |
微孔 | 激光鉆孔,連接相鄰兩層 | HDI 板層間對連,通常是 1-2 層 |
通常的設計策略是:4-6 層板且頻率較低(<1GHz)時,以通孔為主;當層數增加到 8-12 層或信號速率超過 3Gbps 時,開始系統性地用盲孔和埋孔替換部分通孔,以騰出布線通道并減小 stub 影響。

高頻 / 高速場景下的 PTH 設計注意事項
高速信號通過電路板鍍通孔時,會遇到兩個棘手的問題。
其一,STUB 效應。 如前所述,多余的那段孔銅化身信號殺手。在設計高頻背板或高速信號通路時,養成同步規劃背鉆的習慣,能省去后期大量的調試麻煩。具體操作上,輸出背鉆文件時要與 PCB 供應商確認他們可達到的 stub 公差,背鉆 STUB 公差可達到 1-5mil已是業內較優的水平。
其二,回流路徑不連續。 當信號在線路層之間切換過孔時,其回流電流也必須找到一個最近的地平面過孔,才能完成換層。如果信號孔周邊缺少地過孔,回流路徑被拉長,就會引起嚴重的電磁干擾問題。在實際 Layout 時,高速信號過孔旁邊一定要放置一對一的回流地孔。
常見問題(FAQ)
Q:PTH 和 NPTH 怎么快速區分?
A:對光看孔壁,有金屬亮的是 PTH?;蛘哂萌f用表蜂鳴檔測孔兩端,導通的即是 PTH。
Q:孔銅厚度多少才算合格?
A:按 IPC-6012 標準,Class 2 要求平均≥20μm,Class 3 要求平均≥25μm。高可靠性應用建議按 Class 3 標準執行。
Q:電鍍空洞最常見的原因是什么?
A:排名前三的原因通常是:① 孔內氣泡未排出;② 化學沉銅的活化不充分;③ 高縱橫比導致的電鍍液交換不充分。
Q:背鉆必須要做嗎?
A:需要看具體的信號速率。頻率低于 3GHz 且板厚較?。ㄈ?1.0mm)時,stub 的影響可能可接受。一旦速率超過 5Gbps,就強烈建議做背鉆仿真和工藝評估。
