高頻板 PCB 層疊設計：從原理到實戰的完整決策框架

做過高頻 PCB 的工程師大概都有過這種經歷：原理圖審了三遍、布線調了又調、DRC 全部通過，板子打樣回來一測 —— 回波損耗超標、阻抗偏差超出規格書范圍、某個頻點莫名其妙多出來一根雜散。折騰兩周發現根源不在走線，在高頻板 PCB 層疊設計一開始就沒做對。

疊層是 PCB 的 “地基”。地基建歪了，上面砌再好的墻也沒用。這篇文章不講正確的廢話，直接給判斷邏輯和工程決策依據。

一、為什么高頻板層疊設計不能 “憑經驗”

很多工程師做慣了FR4雙面板，轉向高頻多層板時習慣把經驗直接帶過來。這個做法在高頻場景下風險很高。

量化地說：

當信號頻率超過 100MHz、上升時間低于 1ns 時，信號線必須按傳輸線處理。傳輸線的特征阻抗由線寬、介質厚度和介電常數三個變量共同決定 —— 而這三個變量全部由疊層設計鎖定。疊層方案一旦確定，阻抗的可調窗口就極其有限。換句話說，疊層設計是把阻抗的 “天花板” 和 “地板” 同時定死了。

如果疊層設計出錯，后續走線優化、端接匹配能做的補救非常有限。實際情況往往是：等板子回來才發現問題，改一版疊層意味重新打樣，周期 2-3 周、費用幾千到幾萬不等。高頻項目的改版成本遠高于低速設計，因為高頻板材本身就更貴、加工周期更長。

這件事的正確順序是：先定疊層，再布走線。 很多工程師習慣先畫原理圖、再做布局、最后才考慮疊層 —— 這個順序在高頻多層板設計中需要調整。

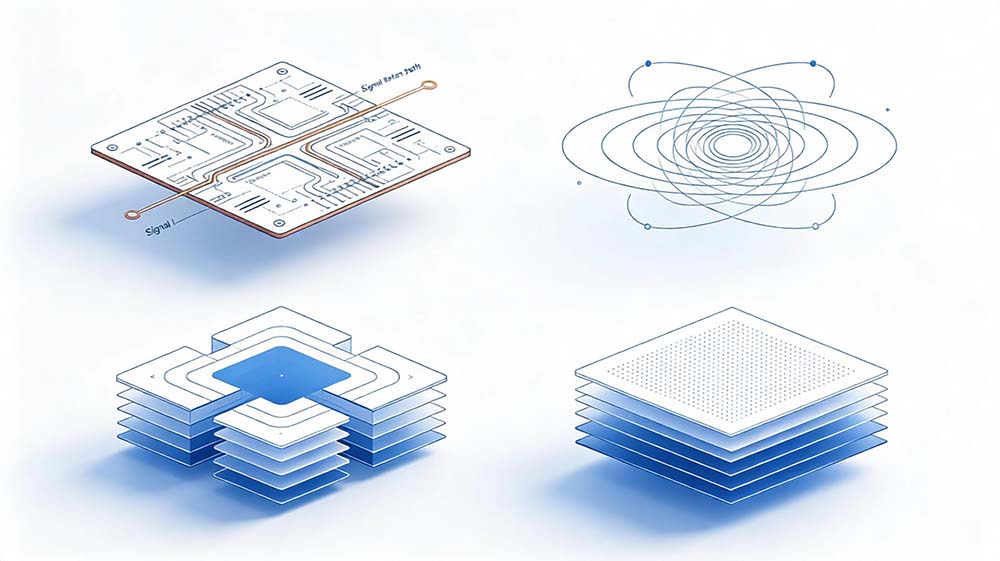

二、疊層設計的 4 條底層邏輯（不是原則，是物理約束）

網上講高頻板 PCB 層疊設計原則的文章很多，動不動列七八條。但真正起決定作用的底層物理約束只有 4 條。

1. 回流路徑最短化

高頻信號的回流電流會沿著信號線正下方的參考平面走。信號層與參考平面之間的距離越近，回流路徑越短、寄生電感越小。

實際判斷： 如果信號層和參考平面之間的介質厚度超過 0.3mm，高頻信號的回路電感就會明顯增大。這就是為什么 4 層高頻板的信號 - 地間距通?？刂圃?0.1-0.2mm。

2. 磁通抵消

信號層和回流平面之間會形成電磁場。如果這個場沒有被限制在很小的空間里，就會向外輻射 —— 這就是 EMI 的來源。

實際判斷： 信號層與參考平面緊耦合時，電磁場被限制在層間，對外輻射大幅降低。這就是 “信號層必須挨著地平面” 這個規則背后的物理原因。不是教條，是電磁場的基本規律。

3. 對稱結構

疊層結構必須上下對稱。不僅是層數對稱，還包括對應位置的介質厚度、銅箔厚度匹配。

實際判斷： 不對稱的疊層在壓合時會產生不均勻的應力，板子冷卻后會翹曲。翹曲超過 0.75% 的板子，貼片時可能出現虛焊、BGA 焊接不良。這不是 “可能影響性能”，是會直接導致生產報廢。

4. 偶數層

主流高頻 PCB 全部采用偶數層結構。核心原因就是對稱性要求 —— 奇數層無法實現完全對稱的疊層排布。

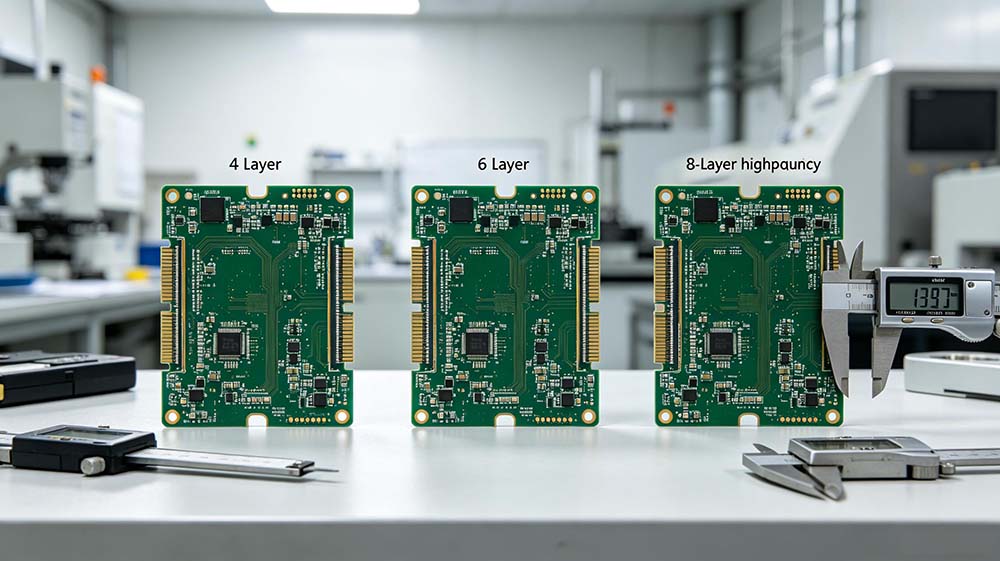

三、不同層數的選型決策

4 層板：什么時候夠用、什么時候不夠

4 層高頻板的標準結構是：Top（信號）- GND - Power - Bottom（信號）。

夠用的場景： WiFi 模塊、藍牙模塊、2-6GHz 的射頻前端、5G CPE 等對層數要求不高的產品。

不夠用的場景： 同時需要處理多路射頻信號 + 高速數字信號（如 SerDes、DDR）的情況。4 層板只有兩個內層，一個給了地、一個給了電源，信號層只有表層兩個。如果射頻信號和數字信號都在表層走，隔離度很難保證。

實操建議： 如果你的板子上同時有射頻前端和 DDR 內存，直接上 6 層，不要在 4 層上硬擠。

6 層板：最常見的 “黃金配置”

6 層板有兩種主流方案：

方案 A（推薦）： Top（信號）- GND - Signal - Power - GND - Bottom（信號）

這個方案有 3 個信號層和 3 個參考平面交錯分布。關鍵信號可以放在中間層（第 3 層），上下都有地平面做屏蔽。電源層和地平面緊鄰，層間電容效果好。

方案 B： Top（信號）- GND - Power - Signal - GND - Bottom（信號）

電源層居中，適合多電壓系統。但電源層和地平面被信號層隔開，退耦效果下降，需要額外增加去耦電容。

什么時候選 A、什么時候選 B？ —— 如果射頻信號數量多、對屏蔽要求高，選 A。如果電源軌數量多（3 路以上不同電壓）、對電源完整性要求高于信號完整性，選 B。

8 層及以上：什么信號迫使你上 8 層

當你的設計中同時包含以下內容時，8 層是合理選擇：

? 多路毫米波射頻鏈路（>10GHz）

? 高速數字總線（PCIe、DDR4 以上）

? 3 路以上獨立電源軌

? 需要在同一塊板上隔離射頻域和數字域

8 層板可以安排 4 個信號層和 4 個參考平面，射頻信號和數字信號可以分層布置、用地平面隔離。10 層以上的高頻板層疊設計復雜度呈指數級上升 —— 材料界面倍增、壓合累積誤差放大、過孔縱橫比受限。如果沒有充分理由，不建議輕易挑戰 10 層以上的高頻板。

四、材料選型：FR4、Rogers 還是混壓？

介電常數 Dk 如何影響設計

高頻板 PCB 層疊設計的第一個材料決策是選什么板材。核心參數是介電常數 Dk 和損耗因子 Df。

標準 FR4 的 Dk 在 4.2-4.8 之間浮動，Rogers RO4003C 的 Dk 為 3.38。同樣是 50Ω 微帶線，在 Rogers 基材上的線寬會比 FR4 寬約 15%-20%。

實際影響： 如果你用 FR4 時代的阻抗計算表格直接套到 Rogers 上，出來的線寬參數是錯的。

什么時候必須用高頻板材

低于 3GHz 的設計可以選用標準 FR4。3-10GHz 的設計建議使用低損耗材料如 Megtron 6 或 Rogers RO4000 系列。10GHz 以上的設計必須使用高頻板材，同時需要關注銅箔粗糙度對趨膚效應的影響。

混壓板的風險

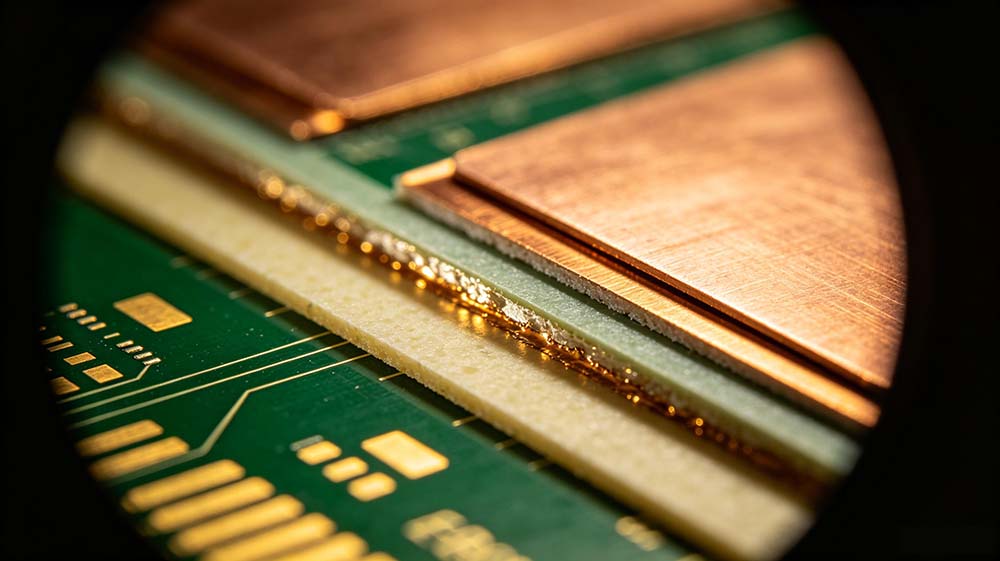

Rogers+FR4 混壓是高頻板常見的成本優化方案。但混壓帶來兩個風險：

第一，CTE（熱膨脹系數）不匹配。Rogers PTFE 材料的 z 軸 CTE 約 180 ppm/°C，F(xiàn)R4 約 70 ppm/°C。溫度變化時兩種材料的膨脹量不同，層間可能產生應力，多次熱循環后可能導致分層或銅皮剝離。

第二，加工難度增加。Rogers RO4000 系列雖然號稱 “可用 FR4 工藝加工”，但實際上在鉆孔、背鉆等工序上都有差異。

實操建議： 采用混壓方案前，務必和 PCB 廠確認其 Rogers 板的加工經驗和工藝能力。

五、與板廠對接的 5 個關鍵問題

高頻板 PCB 層疊設計不只是工程師自己在軟件里堆層，最終要和板廠對接才能落地。以下 5 個問題建議在投板前確認：

1. 疊層方案什么時候給板廠確認？ —— 布局之前就給。不要等走線走完了再讓板廠看疊層能不能做。板材是否有庫存、厚度組合是否能實現、阻抗能不能達標 —— 這些問題應該在設計啟動前解決。

2. 阻抗控制公差是多少？ —— 行業標準是 ±10%，高頻項目可以要求 ±5%。但 ±5% 意味著更高的良率成本和更嚴格的工藝控制，需要和板廠確認是否能做。

3. 介質厚度的實際公差是多少？ —— 理論計算用的厚度和實際壓合出來的厚度之間有偏差。半固化片在壓合時會有流膠，厚度會變化。需要讓板廠提供其工藝能力范圍內的實際厚度范圍，而不是只看理論值。

4. 要不要加阻抗測試條？ —— 批量生產時需要在板邊加阻抗測試條（Coupon），用于批量抽檢阻抗是否達標。這個測試條的設計需要在疊層確認時一并確定。

5. 翹曲控制標準是多少？ ——IPC-6012D 標準要求回流焊后翹曲度≤0.75%。如果你的板子有 BGA 等對平整度敏感的器件，需要和板廠明確翹曲控制要求。

六、常見誤區與避坑清單

誤區 1：先布線再定疊層。 順序反了。疊層決定了阻抗的全部基礎參數，應該在布局前就確定。

誤區 2：認為層數越多越好。 層數增加帶來的是成本增加和加工難度上升。4 層能解決的問題不要上 6 層，6 層能解決的不要上 8 層。

誤區 3：忽略板材的批次差異。 同一型號板材不同批次的 Dk 可能有偏差。阻抗計算時使用的 Dk 值應向板材供應商索取具體批次的實測值。

誤區 4：信號層之間不加地平面隔離。 兩個相鄰的信號層之間如果沒有地平面隔開，層間串擾會非常嚴重。

誤區 5：在參考平面上開槽或分割。 地平面上的分割縫會讓信號在縫隙處失去參考平面，導致阻抗突變。高頻信號下面的參考平面必須保持完整。

總結一下： 高頻板 PCB 層疊設計不是堆層數的游戲，是在信號完整性、電源完整性、電磁兼容性、可制造性和成本之間做權衡。這個權衡沒有標準答案，取決于你的具體頻率、信號類型和預算。但底層邏輯是固定的 —— 回流路徑、磁通抵消、對稱結構、偶數層 —— 把這 4 條吃透，遇到任何層數和材料組合都能做出合理判斷。
