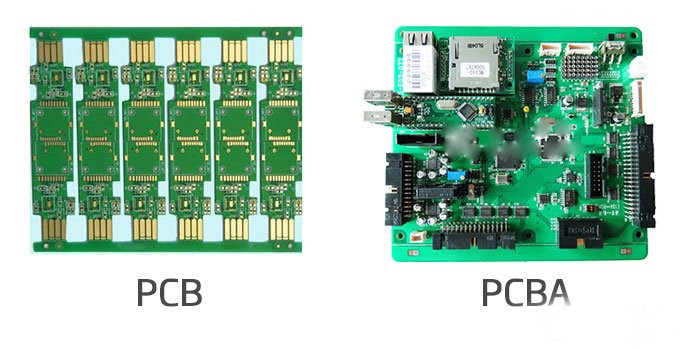

PCBA是英文Printed Circuit Board +Assembly 的略稱，也就是說PCB空板通過SMT上件，再通過DIP插件的整個兒制程，略稱PCBA 。這是國內常用的一種寫法，而在歐美的標準寫法是PCB‘A，是加了斜點的。這被稱之為官方習性于使用語，我們同海外客戶溝通或是推廣的時刻，它們時不時會問PCBA是啥子意思。

　　SMT和DIP都是在PCB板上集成零件的形式，其主要差別是SMT不必在PCB上鉆孔，在DIP需求將零件的PIN腳插進去已經鉆好的孔中。

　　SMT（Surface Mounted Technology）

　　外表貼裝技術，主要利用貼裝機是將一點細微規模的零件貼裝到PCB板上，其出產流程為：PCB板定位、印刷錫膏、貼裝機貼裝、過回焊爐和制成檢查驗看。隨著科學技術的進展，SMT也可以施行一點大尺寸零件的貼裝，例如主機板上可貼裝一點較大尺寸的機構零件。

　　SMT集成時對定位及零件的尺寸很敏銳，這個之外錫膏的品質及印刷品質也起到關鍵效用。

　　DIP即“插件”，也就是在PCB版上插進去零件，因?yàn)榱慵叽巛^大并且不舒服合使用于貼裝還是出產商出產工藝不可以運用SMT技術時認為合適而使用插件的方式集成零件。到現在為止行業內有人工插件和機器人插件兩種成功實現形式，其主要出產流程為：貼背膠（避免錫鍍到不應有的地方）、插件、檢查驗看、過波峰焊、刷版（去除在過爐過程中留下的污漬）和制成檢查驗看。

　　PCB（ Printed Circuit Board），漢字名字為印制線路板，又叫作印刷線路板，是關緊的電子器件，是電子元部件的支撐體，是電子元部件電氣連署的載體。因?yàn)樗钦J(rèn)為合適而使用電子印刷術制造的，故被稱為“印刷”電路板。

　　電子設施認為合適而使用印制板后，因?yàn)橥愑≈瓢宓耐耆粯有?，因此防止了人工接線的差失，并可成功實現電子元部件半自動插裝或貼裝、半自動焊錫、半自動檢驗測定，保障了電子設施的品質，增長了勞動出產率、減低了成本，并易于維修。

　　PCB之所以能獲得越來越廣泛地應用，由于它有眾多獨有特別長處，概栝如下所述。

　　可高疏密程度化。數十年來，印制板高疏密程度能夠隨著集成電路集成度增長和安裝技術進步提高而進展著。

　　高靠得住性。經過一系列查緝、測試和老化嘗試等可保障PCB長時期（運用期，普通為20年）而靠得住地辦公著。

　　可預設性。對PCB各種性能（電氣、物理、化學、機械等）要求，可以經過預設標準化、規范化等來成功實現印制板預設，時間短、速率高。

　　可出產性。認為合適而使用現代化管理，可施行標準化、規模（量）化、半自動化等出產、保障產質量量完全一樣性。

　　可測試性。樹立了比較完整測試辦法、測試標準、各種測試設施與攝譜儀等來檢驗測定并鑒定PCB產品符合標準性和運用生存的年限。

　　可組裝性。PCB產品既易于各種元件施行標準化組裝，又可以施行半自動化、規?；砍霎a(chǎn)。同時，PCB和各種元件組裝器件還可組裝形成更大器件、系統，直到整機。

　　可保護性。因?yàn)镻CB產品和各種元件組裝器件是以標準化預設與規?；霎a(chǎn)，故而，這些個器件也是標準化。所以，一朝系統發生故障，可以迅速、便捷、靈活地施行改易，迅疾恢服系統辦公。當然，還可以舉例說得更多些。如使系統小規?；?、輕量化，信號傳道輸送高速化等。

　　PCB指的是線路板，而PCBA指的是線路板插件組裝，SMT制程。

　　一種是成品板一種是裸板

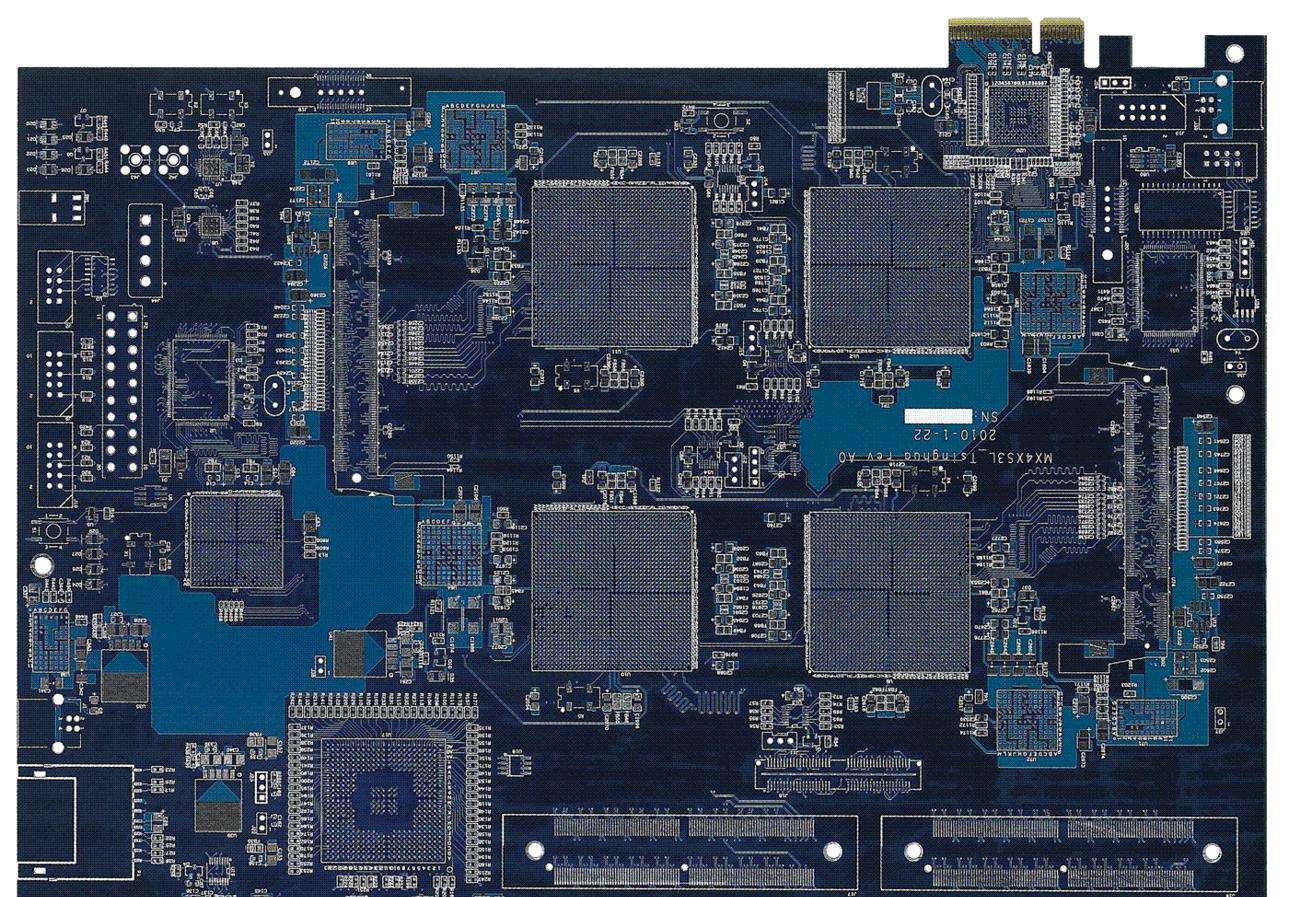

　　PCB（Printed Circuit Board）稱為”印刷電路板”，由環氧氣玻璃天然樹脂材料制成，按其信號層數的不一樣分為4、6、8層板，以4、6層板最為常見。芯片等貼片元件就貼在PCB上。

　　PCBA有可能了解為成品線路板，也就線路板上的工序都完成了后能力算PCBA。

　　PCBA=Printed Cirruit Board +Assembly。

　　也就是說PCB空板通過SMT上件，再通過DIP插件的整個兒制程，略稱PCBA。

　　PCB（Printed Circuie Board）印制電路板的略稱，一般把在絕緣材上，按預先規定預設，制成印制電路、印制元件或兩者組合而成的導電圖形稱為印制線路。而在絕緣基材上供給元部件之間電氣連署的導電圖形，稱為印制電路。這么就把印制線路或印制電路的成品板稱為印制電路板，亦稱為印制板或印制線路板。

　　標準的PCB上面沒有零件，也常被稱為“印刷線路板Printed Wiring Board（PWB）”。

電路板PCBA納米涂層

   納米絕緣層是一種無色通明超薄速干型的納米涂料，是低氣息的防潮防濕防鹽霧侵蝕新式液態納米資料。依據所使用貨物類型和質量請求的沒有同，引薦運用沒有同深淺的蒼山新材納米絕緣層涂料。

       該貨物作用來電子數量貨物電子元機件、PCBA板、精細電動機、軸承、精細儀表等畛域，寬泛使用于一般消耗電子貨物、藍牙活動受話器、智能人表手環、智能儀表量具、智能閑居、VR/AR設施、智能醫療檢測設施、智能云臺、鋰電池組掌握板等設施通路板上。

       納米絕緣層是一種薄厚約為全人類頭發直徑千分之一的通明地膜納米涂料。納米絕緣層低凸的名義能夠吸附四周的氣體成員，構成一層穩固的地膜氣墊，防止了PCB名義及元機件管腳非金屬資料與水成員的間接接觸。正在PCB名義構成極纖細的網狀膜層，無效升高路線板及電子元機件名義能，使堆積正在PCB名義的水珠接觸須趨向更大值，PCB名義出現出較強的超疏水功能。

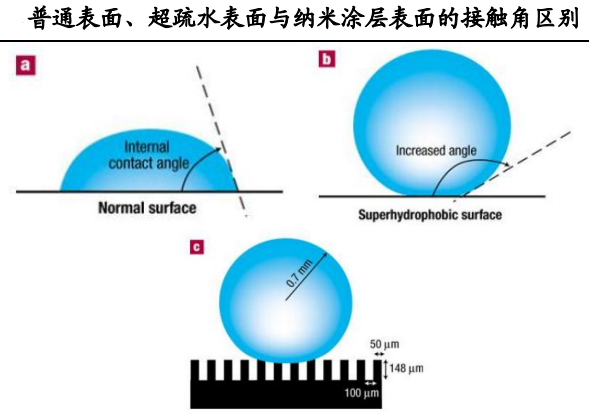

圖2.一般名義、超疏水名義與納米絕緣層名義的水珠接觸須差別

      因?yàn)榧{米涂料膜層名義的孔徑又遠小于水成員，使其無奈做作滲入，因而構成了相似于荷葉托住水滴的防水成效，即一般所說的超疏水荷葉效應，對于于納米絕緣層的防水疏水原理可參看:

※ 1、什么是納米絕緣層？

※ 2、低名義能超疏水絕緣層實踐模子及原理。

圖3.荷葉效應

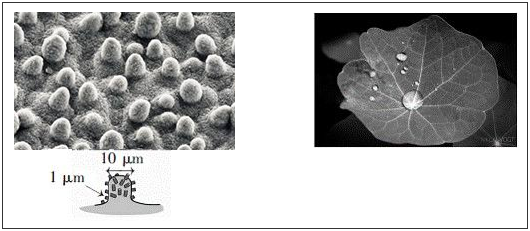

圖4.荷葉名義的宏觀構造及超疏水成效

當TIS-NM納米絕緣層涂覆于PCBA上時體現出極佳的超疏水功能，以兩塊異樣的PCB板做瓦當測試，水珠的接觸須出現一模一樣的形態，如次圖：一般PCB名義與TIS-NM納米絕緣層PCB名義水珠接觸須比照。

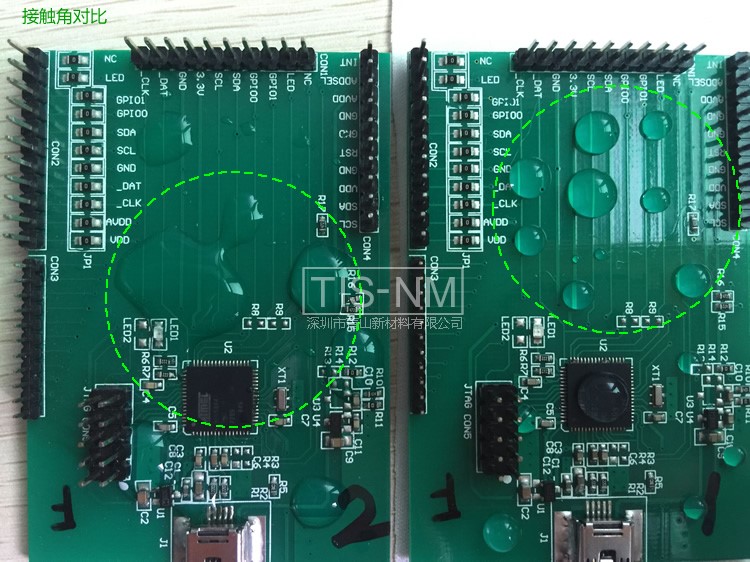

圖5.TIS-NM納米絕緣層名義水珠接觸須比照

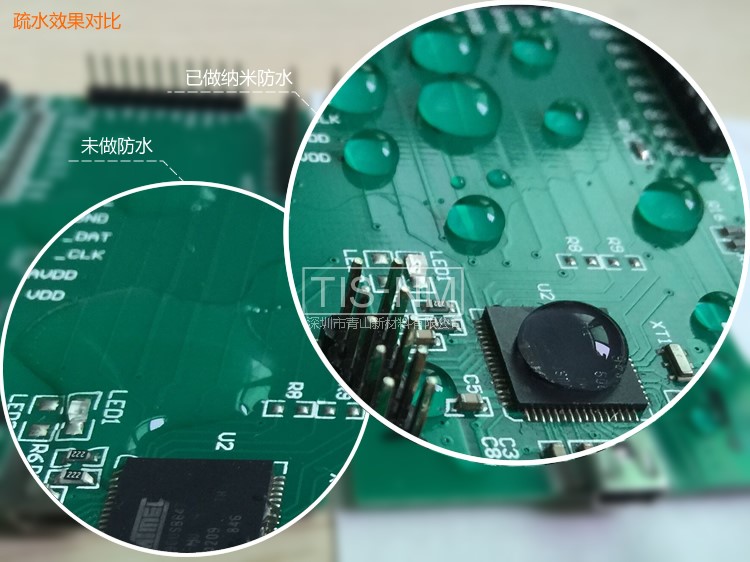

圖6.PCB名義疏水景象比照(左側為廣泛名義，右側為涂有TIS-NM納米絕緣層的名義)

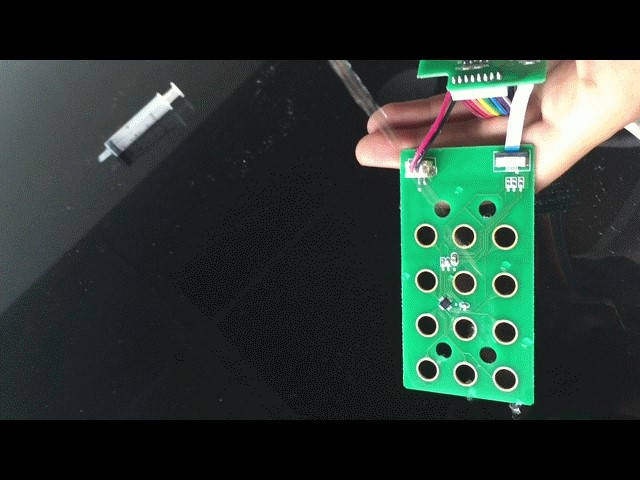

圖7.PCB名義超疏水成效的靜態展現、耐熱性(合成)和防濕性(JIS-Z-0208 40℃ 90％RH)

※耐熱功能

合成量度：量度變遷使貨物分量縮小5%（*TGA）時分 ，皮膜開端合成.
沒有同的量度畛域惹起的合成本質沒有一樣。

400℃以次  發生單體    　　　　　         C－C聯合       347kj/mol
450℃以次  有發生HF的風險性 　　        C－F聯合       440kj/mol

*TGA，指Thermo Gravimetric Analysis辦法。讓量度正在變遷的進程或者許維持定然的量度的環境下，內定貨物的分量變遷的辦法。

※防濕潤功能

上述的數據標明，運用TIS-NM納米絕緣層薄厚只要要亞克力、聚氨酯的1/3-1/4就可以到達同水平的透濕功能。

8μm內外的絕緣層薄厚與一般的聚氨酯樹脂單組份比擬也優于其透濕功能。

該貨物的特性是運用很薄的絕緣層薄厚也能到達防濕功能。薄的絕緣層薄厚還能到達優良的散熱功能，散熱功能也優于同類貨物。

A:TIS-NM納米防潮絕緣層 1% 固含      B:TIS-NM納米防潮絕緣層 0.5% 固含

該絕緣層能使被涂覆PCB板基材任務量度明顯降落

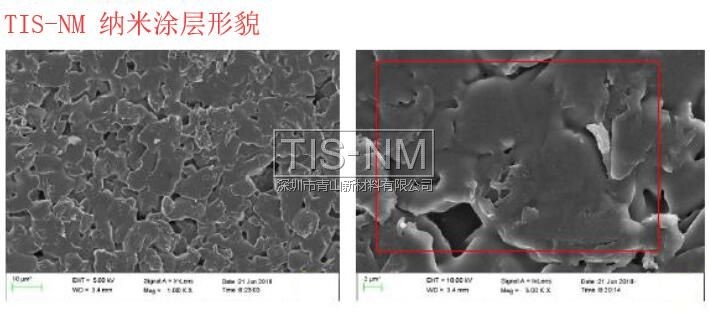

TIS-NM納米絕緣層的宏觀形貌

       蒼山新材PCB防水防潮納米絕緣層是一種無色通明，防潮防濕防侵蝕的液態貨物，相符歐盟環保規范，有ROHS ，REACH  168項檢測認證，可需要MSDS化學品保險數據表。

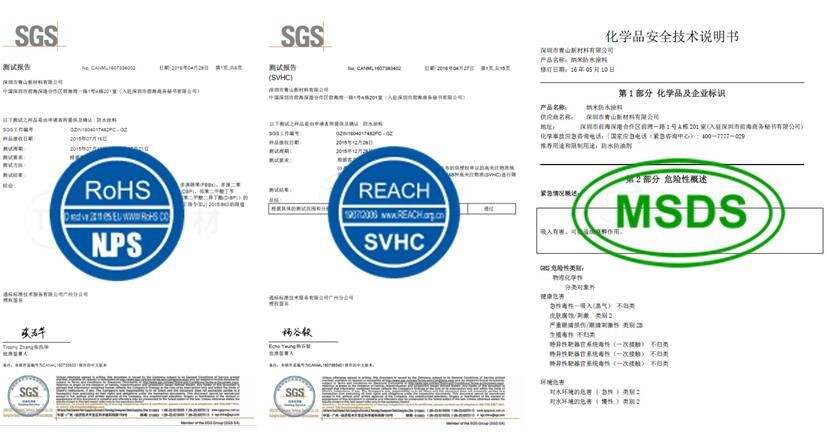

圖8.蒼山新材納米絕緣層涂料相符ROHS、REACH認證，無氯

（1）蒼山新材新昭和系列通路板防山系列納米絕緣層涂料與各族基材PCB電路板都有優良的聯合威力，實用量度范疇-60-130攝氏度，常溫貯存，涂布工作條件量度28度以次并配置透風設備(冬季需空調機條件，可縮小蒸發消耗)。

（2）正在PCB線路板名義構成超疏水納米膜層，能夠無效阻遏電子貨物PCB路線板上元機件涉水、濕潤條件、凈化氣體條件以及被酸堿鹽侵蝕的狀況，蒼山TIS-NM納米絕緣層方才過ASTM(美國資料與試驗協會) B117-11正鹽霧（NSS）測試，測試環境為（5±1）% NaCL(m/m),測試量度為（35±2）℃，鹽霧沉降（1.0~2.0）ml/(80cm2˙h)，實驗標明蒼山R系列貨物的防鹽霧功能都很精彩，24時辰實驗非金屬件榜樣名義絕緣層受毀壞面積小于1%。

（3）采納浸泡或者許刷涂的動土辦法使蒼山納米絕緣層涂料浸透至電子部件的各個纖細的空兒處，到達完好的遮蓋性與包袱性，進而使電子貨物失去片面平面的防水成效。

（4）本貨物與保守三防漆有較大的差別，相比之下，保守三防漆更沒有易讓PCB以及元機件散熱，一般因素的保守溶劑型三防漆會開釋有毒無害精神，而蒼山新材的PCB納米絕緣層更環保，相符歐盟環保規范，具有ROHS、REACH認證，鹵素檢測象樣，PFOA/PFOS檢測象樣，沒有毀壞領導層，蒼山新材納米絕緣層涂料所構成的膜層薄厚介于0.1-8絲米，肉眼無奈看到，而保守三防漆廣泛是50-80絲米的薄厚，散熱功能很好，宏觀構造為網狀，正在納米涂料低深淺且絕緣層薄厚級薄時絕緣層的名義電阻變小，出現出導熱特點，適宜一般防護級別較低，但聯接器需導通的需要。

（5）操作容易，浸泡只要1-3秒即可存入，正在常溫下晾3-5秒鐘徹底固化，毋庸加熱烘干，毋庸額定增多設施。也可采納刷涂，淋涂等形式。

（6）插件及USB類聯接器若選用超低深淺的納米涂料正在工作前也可沒有停止預遮蓋，待涂覆TIS-NM低深淺納米絕緣層后對于插件及USB聯接器做恰當解決即可導通，但zip類插件沒有適宜間接浸泡，實詳細狀況而定，以征詢我司為準。

（7）涂布以后一般部件返修時可間接焊掉培修點的膜層，毋庸此外蕩滌已固化絕緣層，培修后只要正在焊點處用毛刷從新刷涂納米防水劑即可。

（8）多系列多深淺級別貨物，實用于沒有同的使用，可依據您對于質量的詳細請求取舍實用的系列，可經樣品測試后再取舍。

（9）無效縮小企業利潤，毋庸注資動不動上上萬的公用設施，只要要正在產線增多一道歲序，主要的是貨物的質量因而而失去晉升，PCBA失去很好的防護，延伸了貨物運用壽數，增多了耐用性，售后利潤大幅升高。

（10）本絕緣層新退出UV批示劑，涂覆后可運用UV365紫外線停止檢測，便于測驗絕緣層的完好性，有益于產線批量涂覆時對于質量的掌握。

七、納米絕緣層與三防漆的差別（三防漆是哪三防？）

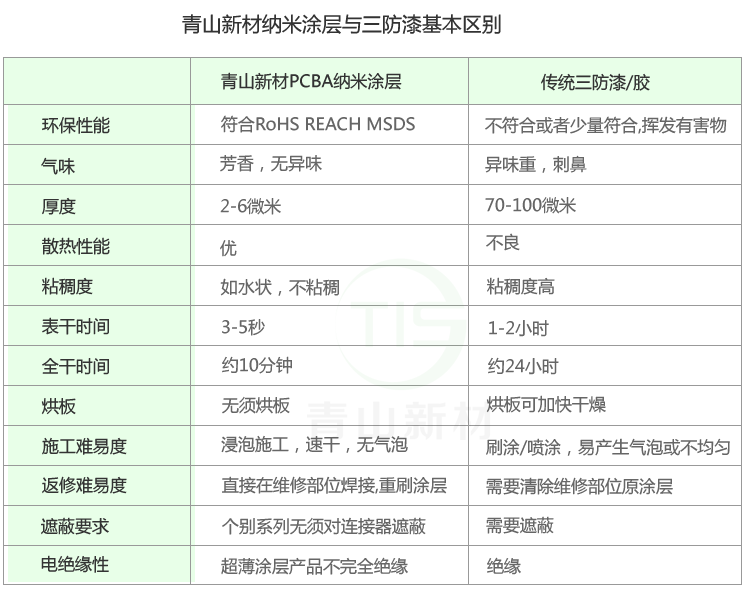

圖9.納米絕緣層與保守三防漆的根本差別

(1)納米絕緣層比保守三防漆更薄，膜厚僅0.1-8um,散熱功能好，三防漆廣泛厚達50絲米內外;

(2)蒼山新材超薄納米絕緣層正在浸泡涂覆前無需對于較大的插件及USB聯接器停止事前封堵，間接浸泡即可，可正在涂覆后做恰當解決從而沒有反應聯接器導熱，其它類型聯接器視詳細狀況而定，可致電我司細致征詢;

(3)更環保，相符RoHS,REACH檢測認證，可需要MSDS化學品保險運用注明、TDS、鹵素檢測演講等材料，實用于入口歐美貨物環保請求，耐正鹽霧威力好;

(4)通明沒有含VOCs，眼前很多保守三防漆、防水膠、防水漆貨物的原料藥仍然運用有毒易蒸發含VOCs無機溶劑，屬易爆物品，沒有相符安監單位保險消費治理請求，對于人體與條件有很大中傷;(見:三防漆對于人體有哪些損害？)

(5)返修更便當，量度超越130度時絕緣層性能開端衰減，到達300度時絕緣層開裂，正常鉚接類機器量度是270-300度，可間接正在待修部件處停止培修，培修解決以后停止小范疇小面積刷涂納米涂料即可，可采納刷涂浸涂淋涂等多種形式，而三防漆的去除并沒有差錯常便當;(見:多少種罕見的三防漆漆膜去除辦法)

(6)保守三防漆貨物的稀薄度高，產出率低，等同品質的pcb納米絕緣層涂料產出率更高;

(7)納米絕緣層比保守三防漆成膜進度快，固化快，3-5秒鐘即干，保守三防漆則需求1-2時辰表干，全干有時需求24時辰，有些需求一兩個月。

(8)蒼山新材TIS-NM納米絕緣層無刺鼻氣息，三防漆異味重。

(9)蒼山TIS-NM納米絕緣層對于PCB電路板自身無危害，而全體三防漆成分會對于PCB電路板自身會有危害和侵蝕，以至對于電子元機件的參數值有較大反應。

       蒼山新材TIS-NM納米絕緣層貨物正在防水疏水的同聲還能夠防鹽霧侵蝕，可以預防酸堿鹽對于電路板及電子元機件的腐蝕，無比適宜電子貨物防汗防潮范圍的使用，尤其是精細電子機件。如藍牙活動受話器防汗、柔性PCB電路板防水防潮、智能電子鎖、螺紋鎖、戶外LED燈具、攝像頭、戶外電子設施、掃地工具人、VR設施、智能閑居必需品、智能人表、智能醫療設施、精細儀表量具防水防潮、船用設施耐鹽霧、航天軍用水子設施等。
